您的位置：首頁 > 產品中心 > DH系列 > 7.0"(80480/外殼)

產品名稱：HMI80480KDH070_D001_E04T,6P38立式

系列：DH系列

尺寸：7.0"帶外殼

分辨率：800*480

通訊接口：RS232/RS485/以太網

相關資料下載：: 數據手冊 指令集開發包選型表更多資料

在線購樣立即咨詢

產品展示
參數與性能
開發軟件

視頻演示

產品規格

HMI80480KDH070_D001_E04T,6P38立式 (T：電阻)是一款7.0寸分辨率為800*480的DH系列醫用級HMI人機界面

（1）采用64位600M嵌入式SOC處理器，內部集成高速DDR顯存，支持JPEG、PNG硬解碼、音視頻硬件解碼；

（2）醫用級標準設計，可通過EMI輻射、高低溫、ESD、CS、群脈沖等多項嚴酷測試；

（3）支持JPEG圖片壓縮、動畫播放、音視頻播放，矢量字庫，支持最多30國語言一鍵切換；

（4）支持常用組態控件和LUA腳本，圖文刷新更快，可實現內部邏輯運算和自定義協議；

（5）支持LUA腳本編程，屏內部運行邏輯和算法，減少通訊頻率；

（6）支持圖片、固件的遠程升級、增量升級、運行中升級等多種模式;

（7）工程可配置0,90,180,270度旋轉顯示，可靈活安裝;

（8）支持RS232、RS485雙串口開發

（9）支持10M/100M 以太網口，支持 MQTT,MODBUS TCP協議。

核心競爭力

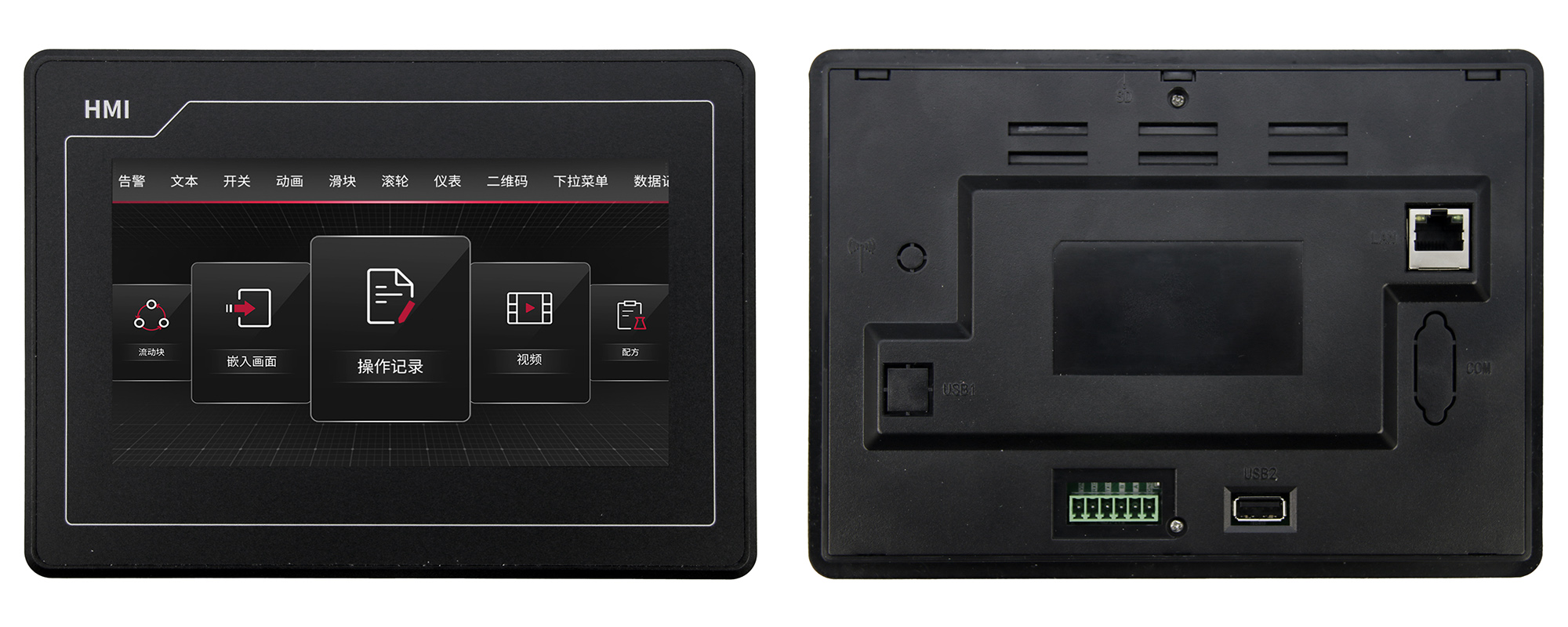

產品圖片

電阻屏

阻

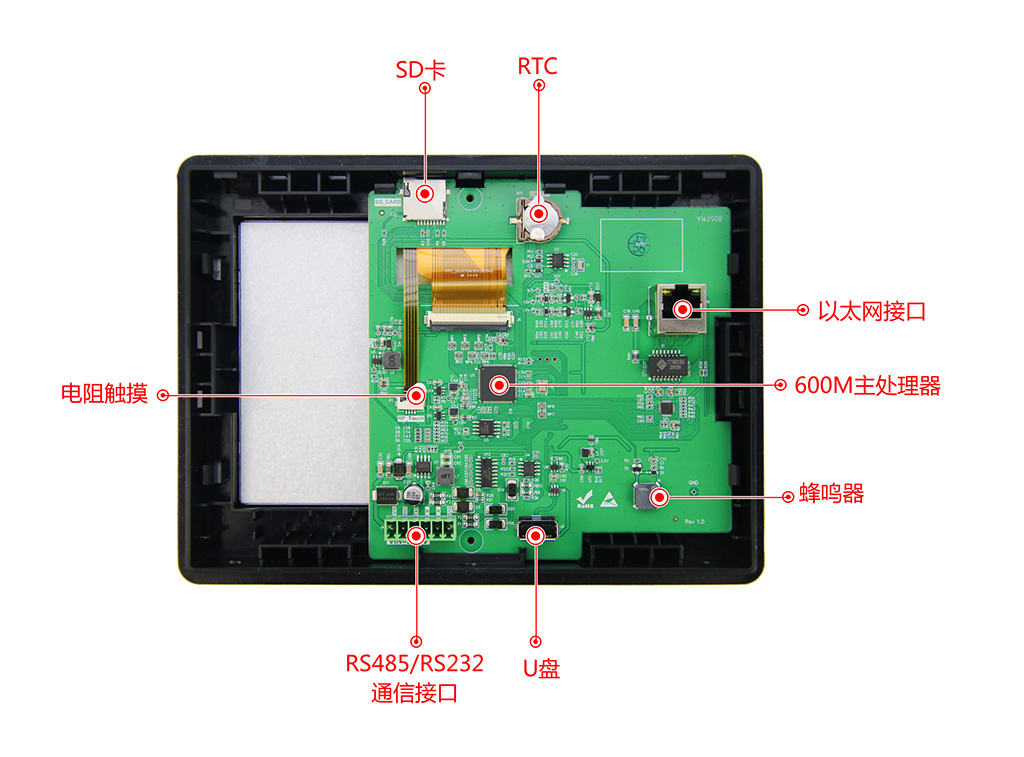

核心硬件

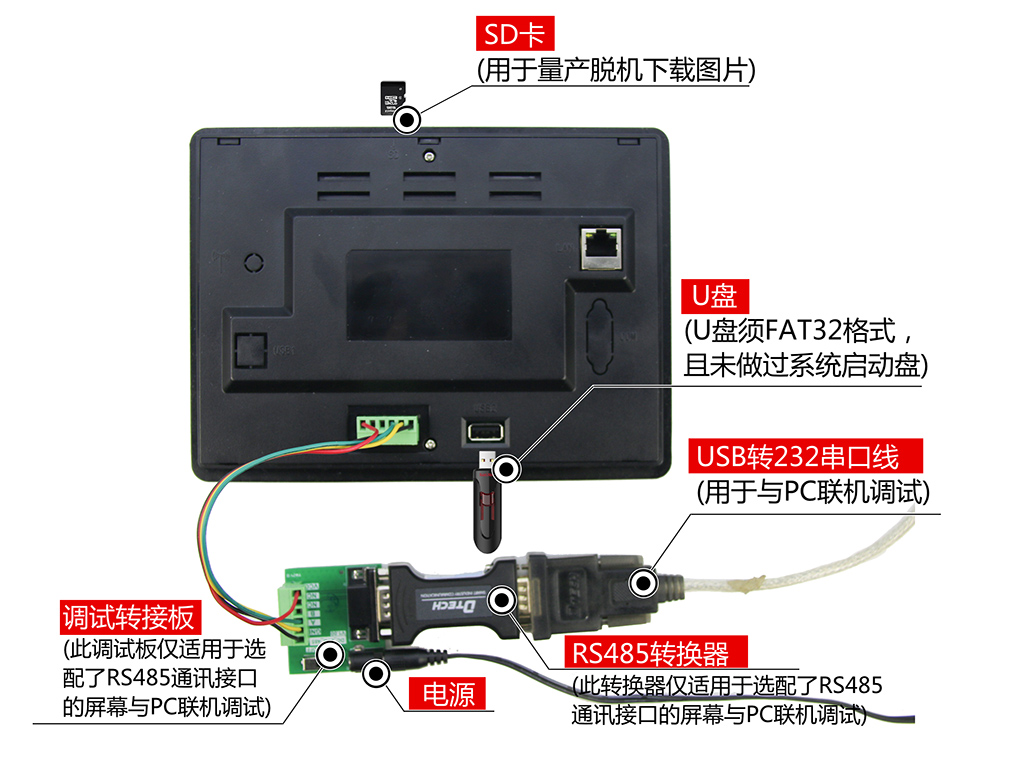

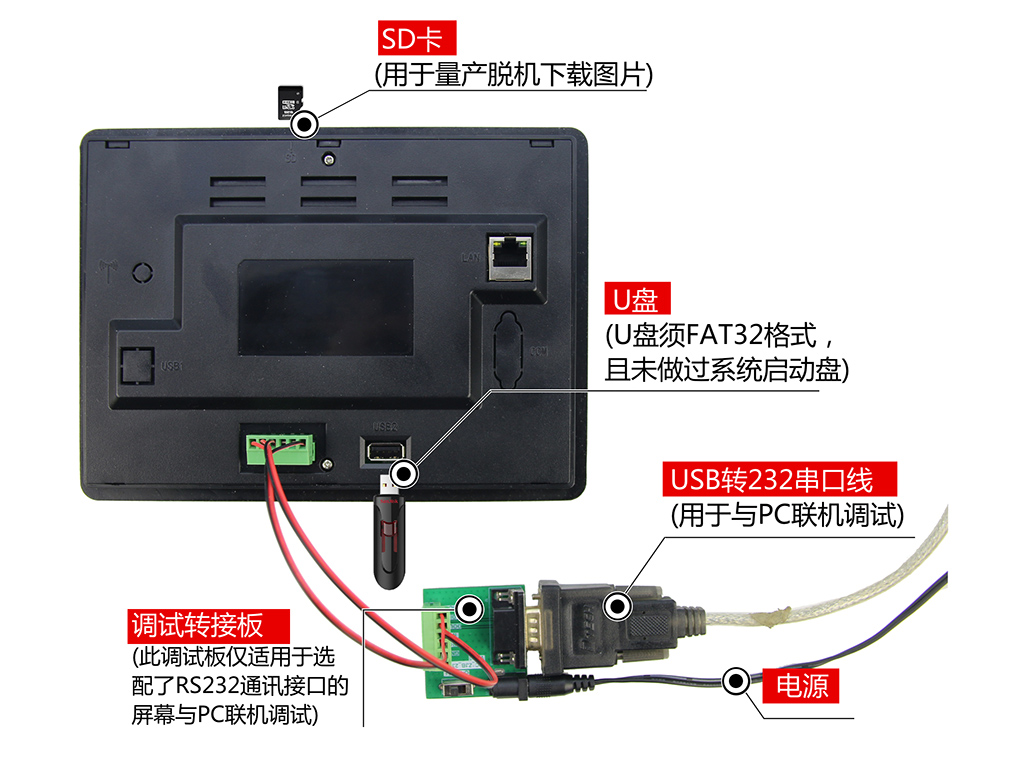

調試圖

應用領域

參數規格

◆ 產品參數
型號說明	HMI80480KDH070_D001_E04T,6P38立式（RS485、RS232、以太網、電阻觸摸）
產品系列	DH系列
核心處理器	600M SOC處理器
操作系統	無操作系統，上電即可運行，啟動時間：約1秒
協議類型	支持MODBUS RTU、FX2N、FX3U、DELTA(DVP)、XINJIE(XC）、XINJIE(XD）、FATEK(FB)、HAIWELL(N/S)、SAMKOON、EMERSON、MQTT、MODBUS TCP、DCBUS、XGUS等協議
腳本語言	5.3版本LUA腳本，屏內部可運行用戶編寫的邏輯、協議和算法功能
尺寸	7.0寸
分辨率	800*480
安裝方向	支持0、90、180和270度旋轉安裝顯示
存儲空間	128Mbit
字庫	內置矢量字體，邊緣抗鋸齒處理，支持任意大小ASCII、GBK、GB2312、UNICODE（全球語言）字庫，也可自定義任意電腦字體顯示
圖片存儲	支持JPEG、PNG（半透/全透）壓縮，支持任意大小圖片存儲。累加可存儲約 185張全屏圖片（按大小80KB/張計算，不建議BMP格式）。圖片壓縮比不同，此值會上下浮動
顏色	16.7M色，24位RGB
電壓	5-28V
功耗	休眠：1.4W
	背光最暗：2.0W
	背光最亮：3.5W
通訊方式	RS232/TTL（出廠默認232電平，短接J5為T(mén)TL電平）、RS485、以太網
通訊波特率	RS232/TTL:1200~921600bps，典型波特率：115200bps
	RS485:1200~115200bps，典型波特率：19200bps
	以太網：10M/100M 自適應
通訊接插件規格	2EDG3.81-6P立式
圖片本地下載	SD卡、串口、U盤，以太網口
固件本地/遠程升級	插入SD卡/U盤本地升級/支持用戶主板遠程串口或者以太網口升級屏幕固件
圖片遠程升級	支持用戶遠程利用自己主板串口或者以太網口升級屏幕相關圖片工程、字庫、配置文件等
實時時鐘（RTC）	支持時鐘、定時器、倒計時等功能
屏有效顯示區（AA）	153.7mm*86.2mm
產品尺寸（長寬高）	204.5mm150.6mm31.5mm
產品開窗尺寸（長*寬）	191.0mm137.0mm，建議客戶機柜開窗尺寸：192.0mm138.0mm
配套上位機軟件	VisualHMI®
視頻播放	MP4視頻格式，與圖片共用存儲空間。若1個分辨率為800*600、視頻碼率3000Kbps、音頻碼率166Kbps、幀率25Hz的視頻文件，占用存儲21.9MB/分鐘
以太網接口	10M/100M 以太網口，支持 MQTT,MODBUS TCP協議
以太網接口規格	RJ45

◆ 可靠性參數
工作溫度	-20~+70℃
存儲溫度	-30~+80℃
ESD測試	測試標準：IEC 61000-4-2 接觸：±10KV；空氣：±15KV
EFT測試	測試標準：IEC 61000-4-4 國標4（電壓：±4KV；頻率：100/5KHZ；時間：120S），無重啟，無顯示異常，無觸摸異常等現象，測試功能正常
輻射測試	測試標準：EN55022 ClassA 測試環境：三米暗波室

◆ 產品核心競爭力
學習周期	30分鐘熟悉開發環境，3天完成人機交互設計
程序調試	上位機集成了“HMI模擬器”，無需連接硬件，直接Keil IDE與其綁定調試
組態控件	除傳統的按鈕、文本、進度條、二維碼等控件，還新加多種全新的組態控件，如：多狀態指示燈、配方、操作記錄、流動塊、告警條等組態控件
系統鍵盤	內置虛擬數字、字符鍵盤，支持中英文輸入法，可自定義鍵盤
數據記錄	支持?jǐn)?shù)據記錄控件內容導出到SD卡
圖層技術	系統內置多個顯示圖層，切換速度更快
多語言功能	出廠可預置多達30種全球任意國家語言，一鍵切換所需語言，無需多套UI
邏輯運算處理	上位機內嵌LUA腳本解析器，用戶可在屏內自定義各種復雜邏輯關系和協議,滿足客戶99.9%的產品功能需求
遠程升級	支持遠程串口升級屏幕固件、工程文件、指定圖片、配置文件和字庫等
生命周期	采用傳統大品牌處理器，多年不斷貨

◆ 液晶屏
顯示器類型	TFT液晶屏
背光燈管	LED
亮度（cd/m2）	280
背光燈壽命	>20,000
對比度	800:1
視角（L/R/T/B）	70/70/40/50

◆ 觸控面板
觸控類型	電阻觸摸屏
電阻屏觸控方式	單點、滑動觸摸
電阻屏透光率	80%以上
電阻屏觸控次數	同一個像素點，單點次數100萬次以上

◆ 定制服務
定制費用	一次性簽訂1000PCS合同，部分可免收定制費
硬件電路	可定制PCB尺寸、電路厚度、添加用戶電路、軍工級溫度顯示等
軟件定制	根據用戶需求定制特殊指令或控件，降低用戶開發難度
美工服務	可提供圖片美工及產品結構設計服務
其它	按需定制，滿足用戶一切需求

可靠性測試

PC軟件Visual HMI功能

VisualHMI 是廣州大彩自主研發為人機界面應用量身打造的組態開發平臺，集成國內獨家首款“虛擬串口屏”模擬仿真器，終身免費使用。用戶新建工程后，導入設計好的美工圖片，然后對每個畫面中的按鈕和其它控件進行配置，模擬仿真正確后，最后將整個工程下載到串口屏中。軟件界面如圖所示。

軟件常用功能如下：
           (1) IDE環境操作人性化，界面美觀大方；內置字庫生成器、Lua腳本編譯器；
           (2) 軟件集成了常用圖標、按鈕和鍵盤等矢量圖，降低美工難度；
           (3) 畫面支持圖片縮放、文字編輯和元素拷貝等常用操作功能；
           (4)VisualHMI軟件可以給每個畫面、圖片和控件分配唯一變量地址；
           (5) 內置指令調試助手，方便PC直接調試串口屏，快速掌握指令操作；
           (6) 內嵌“虛擬串口屏”模擬仿真器，直接綁定KEIL調試，不需要每次工程圖片有變化，而重新下載圖片；
           (7)支持二進制文件燒錄，量產更方便安全；
           (8)根據用戶需求，定制特殊的PC軟件功能

任何大彩用戶只需要3 個步驟，即可30 分鐘內完成復雜的人機交互設計。

1. 準備美工素材。
安排美工人員將開機畫面、文本背景、按鈕圖標和提示框等產品所需圖片設計好。
2. 利用配套的VisualHMI 軟件進行畫面編輯、腳本編寫、控件配置和圖片下載。
首先利用配套的上位機VisualHMI 軟件，將預先設計好的美工圖片進行界面排版和控件配置，然后運行“虛擬串口屏”進行模擬仿真，最后可以通過SD/UART（視不同型號硬件配置）將整個工程下載到串口屏內部存儲器中。在PC 軟件中可以對工程中的每個畫面、圖片和控件分配一個變量地址。用戶還可以通過上位機內嵌的腳本編輯器編寫所需的邏輯控制和算法，減少屏幕和主板的通訊頻率。
3. 用戶單片機監聽和發送相應的串口指令控制畫面顯示。
工程下載到屏內后，一旦按下畫面某個按鈕，用戶MCU 串口就會收到屏幕上傳的按鈕信息。通過根據綁定地址的變量值進行判斷，用戶即可獲取當前按鈕的畫面位置和功能屬性，這樣就可以控制相關外圍設備動作或畫面更新顯示。

什么是虛擬串口屏

“虛擬串口屏”是廣州大彩光電科技有限公司(www.bdklxf.com)開發的國內獨家首款串口屏仿真器。用戶安裝好上位機VisualTFT軟件后，即可運行使用。虛擬串口屏仿真結果與真實串口屏一模一樣。因此，研發前期評估時無需購買硬件，通過自己?jiǎn)纹瑱C(jī)RS232串口與它相連，即可相互通信，鼠標點擊按鈕就會立刻上傳按鈕控件信息，一旦開發者調試通過，真實硬件則無需再調試。

Keil與虛擬串口屏綁定調試

為了進一步提高開發效率，用戶還可以通過Keil開發環境與“虛擬串口屏”進行綁定Debug調試。程序單步調試時，所有運行結果都可以在“虛擬串口屏”上呈現，大大節省工程師開發時間，一旦工程界面有所改變，用戶不再需要重新下載圖片到串口屏，所有項目前期評估都可以基于PC端來完成。
