一、適合范圍

適合全系列大彩協議串口屏產品

二、開發環境版本

1. VisualTFT軟件版本：V3.0.0.1037及以上的版本，版本查看方式：
(1) 打開VisualTFT軟件啟動頁面如圖2-1所示，右上角顯示的軟件版本號；

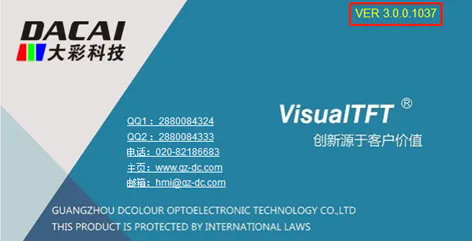

圖2-1  軟件版本

(2) 打開VisualTFT，在軟件右下角可以查看軟件版本圖2-2所示，最新版本可登錄http://www.bdklxf.com下載。

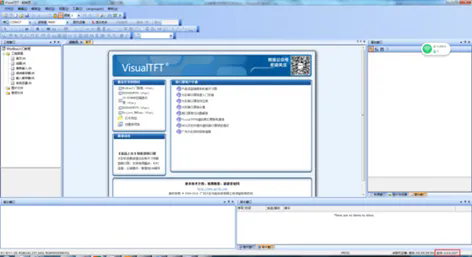

圖2-2  軟件版本

2.硬件固件版本查看方式：
(1)查看屏幕背面版本號貼紙，如圖2-3所示。

圖2-3背面貼紙

(2)畫面中創建一個文本控件，屬性【輸入方式】選擇“系統變量”，【系統變量】選擇“固件版本號”，編譯工程下載到屏中查看。

三、概述

在我們建立好工程后，往往會用虛擬屏和串口屏運行工程進行聯機調試。本文檔對于聯機調試過程中遇到的常見問題給出了對應的解決方案。

四、VisualTFT和虛擬屏聯機調試

我司PC軟件虛擬串口屏可以和Visual TFT上虛擬聯機調試。該功能可以實現在電腦上模擬演示MCU程序與串口屏交互的效果，對入門了解大彩指令集有很大幫助。軟件VSPD為虛擬串口驅動生成軟件，通過該軟件可以創建一對關聯的虛擬串口。
4.1安裝虛擬串口軟件
若已經安裝軟件VSPD，此章節可以跳過。安裝步驟如下：

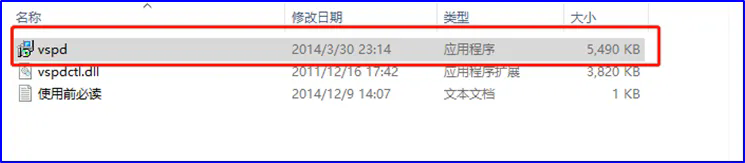

1) 在我司的官網中和軟件開發包中有提供虛擬串口軟件VSPD安裝包，如下圖4-1所示：

圖 4-１虛擬串口應用程序示意圖

2) 安裝前，請先查看安裝包下的《使用前必讀.txt》文檔。在點擊運行vspd.exe安裝軟件，選擇安裝路徑，一直點擊下一步直至安裝完成，如下圖4-2所示：

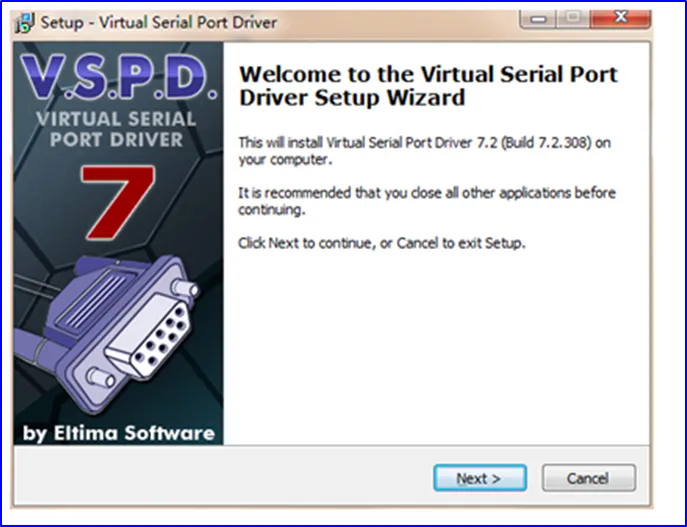

圖 4-２ 虛擬串口軟件安裝示意圖

4.2創建虛擬串口
打開虛擬串口軟件，假設選擇com3和com4為一組虛擬串口，點擊Add pair生成一對關聯的串口，如下所示：

注意：虛擬串口編號不能與實體串口編號重復，否則會導致串口無法正常使用，虛擬串口的編號盡量在10以內

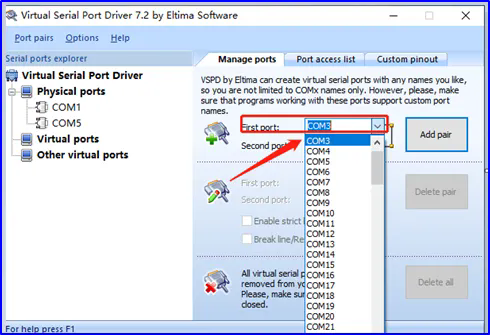

圖4-3創建com3串口示意圖

圖4-4 創建com4串口示意圖

這樣就創建了一對虛擬串口com3,com4如下：

圖 4-5 虛擬串口對生成示意圖

4.3運行虛擬屏

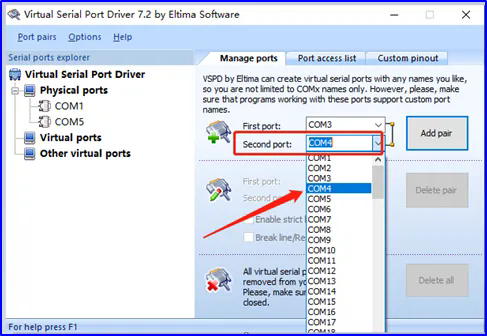

創建的虛擬串口對為com3和com4，以出廠工程為例，點擊運行，出現虛擬屏窗口以及參數設置窗口（如果沒出現參數設置窗口，可移至鼠標到虛擬屏上，然后點擊鼠標右鍵）選擇其中一個串口設為com3，另一個串口設為com4，并打開兩個串口，操作如下所示：

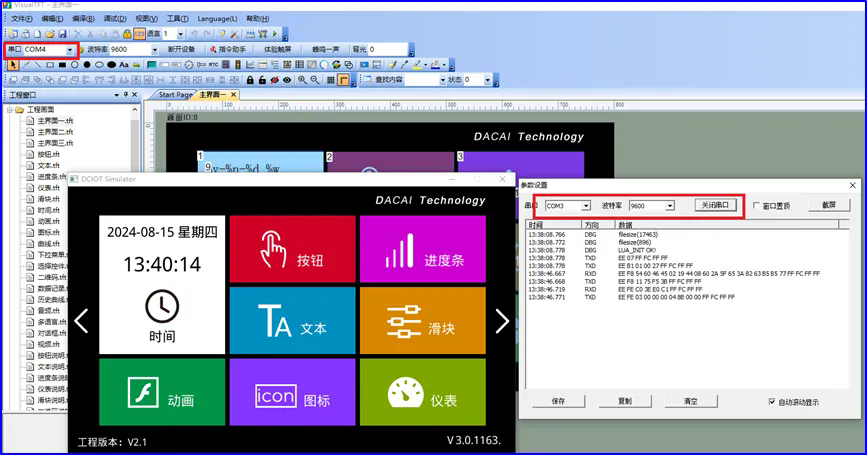

圖 4-6 運行虛擬屏效果圖

4.4聯機調試

串口選擇好以后，然后點擊聯機設備（設備是否聯機成功可在上位機右下角查看），設備聯機成功后再點擊指令助手發送指令。VisualTFT 內置的指令助手里面包含了屏幕所有的操作指令，方便用戶快速熟悉和驗證指令的操作。點擊導航欄中的“指令助手”圖標，彈出相應窗口，用戶就可以選擇各種指令進行發送和體驗顯示效果。

圖 4-7 聯機示意圖

五、VisualTFT和實體屏聯機調試

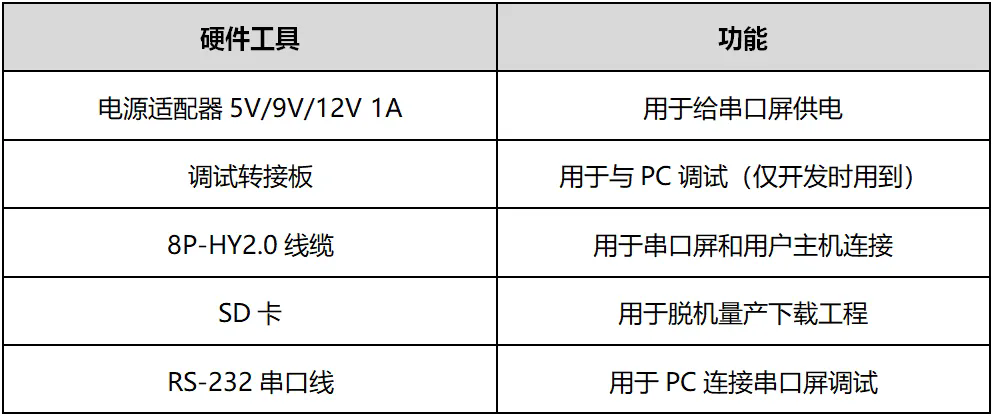

5.1硬件工具與調試連接

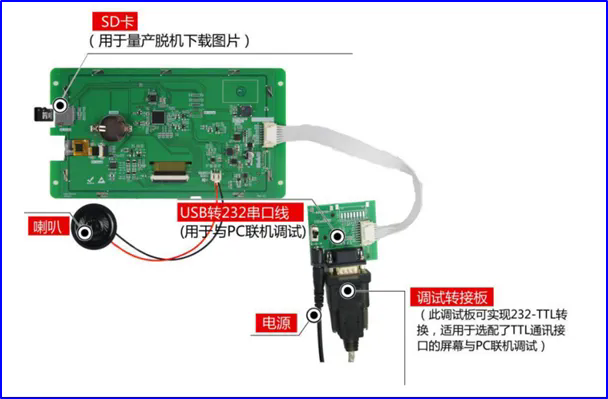

圖5-１硬件聯機示意圖

1) 按調試連接示意圖把硬件連接起來，安裝串口線驅動文件，在電腦設備管理器里查看串口線端口號。

圖5-2 串口線驅動查看示意圖

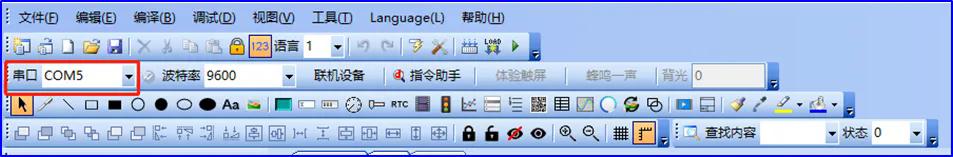

2) 在上位機上打開工程，選擇串口號與串口線端口號一致，如下圖所示：

圖 5-3 選擇串口線端口

3) 點擊聯機設備，設備聯機成功后會蜂鳴一聲，并且在上位機右下角會顯示聯機實體屏的型號。設備聯機成功后再點擊指令助手發送指令。VisualTFT 內置的指令助手里面包含了屏幕所有的操作指令，方便用戶快速熟悉和驗證指令的操作。點擊導航欄中的“指令助手”圖標，彈出相應窗口，用戶就可以選擇各種指令進行發送和體驗顯示效果。

5.2聯機異常分析及解決方案

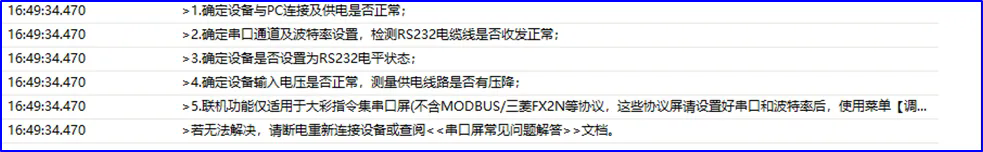

屏幕和Visual TFT軟件聯機失敗，如下所示：

圖 5-4聯機異常顯示圖

1) 檢查串口線：

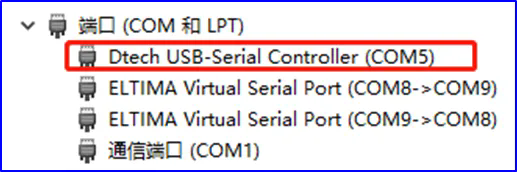

(1) 選擇正確的串口號，可在我的電腦→管理→設備管理器→端口，查看所插入的串口線是否被識別，若沒有，安裝對應USB串口線品牌的驅動。

圖 5-5 串口線驅動查看示意圖

(2) PC聯機是一個雙向握手過程，必須發送和接收均正常才能聯機。使用串口調試助手，將DB9串口線的2和3引腳短接，對USB轉串口線進行自發自收測試，確保收發功能均正常。

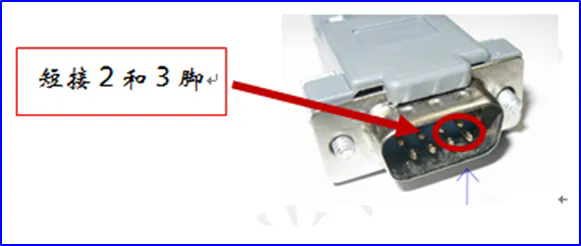

圖 5-6 短接2，3引腳

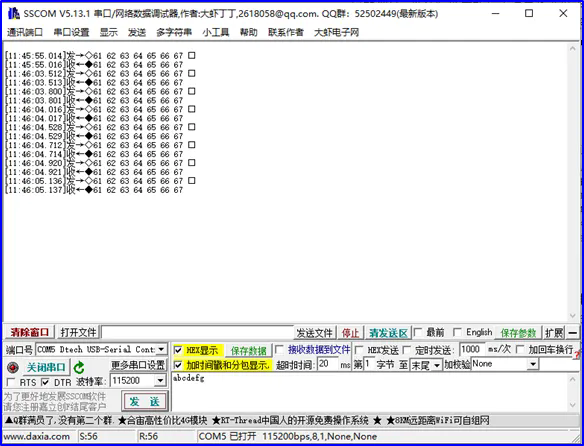

圖 5-7 自收自發測試圖

2) 檢查電平：

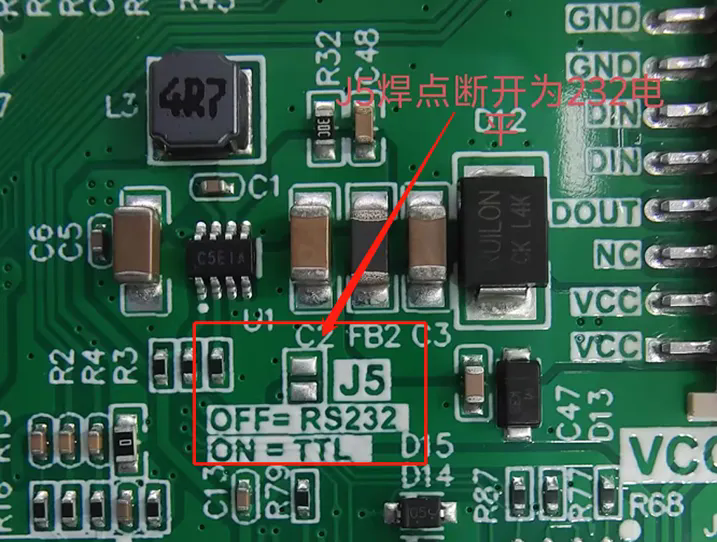

不帶外殼系列：背面J5焊點斷開表示232，連接表示TTL

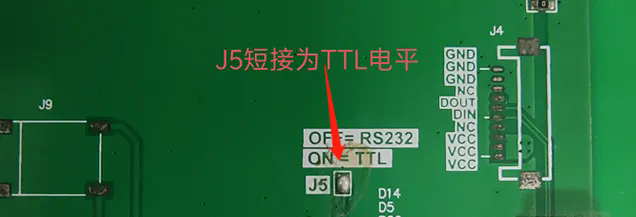

圖 5-8 TTL電平示意圖

圖 5-9 232電平示意圖

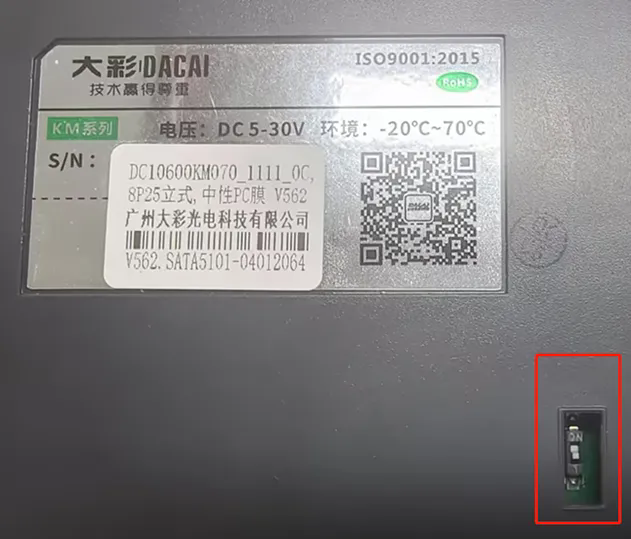

帶外殼系列：外殼背面有撥碼開關

圖 5-10 232帶外殼撥碼示意圖

其中我司配置的調試板是232電平，確認連接的時候，使用usb轉232的串口線連接；

485系列：電腦默認是232電平，需要232轉485的轉換器連接電腦和屏幕。

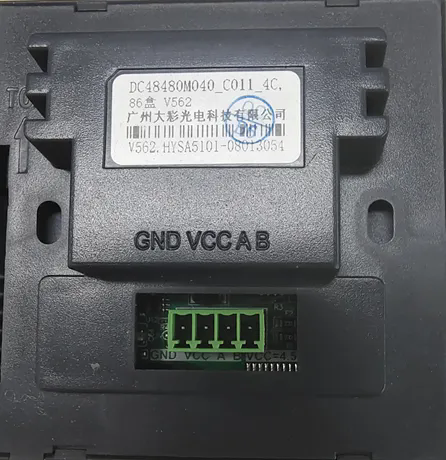

圖 5-11 RS485系列背面圖

3) 檢查協議：

TFT僅支持大彩協議聯機，確定當前屏幕的工程沒有啟用modbus協議、fx2n或LUA腳本里面沒有設置自由協議。若沒有辦法確認，請用SD卡或U盤下載出廠工程再調試。
