一、產品介紹
這款產品是一款4.0寸，分辨率為480*480的M型醫用級組態HMI人機界面屏。其表面玻璃蓋板采用了2.5D立體結構設計，液晶蓋板采用了一體黑設計。此外，液晶屏與觸摸板采用了全貼合結構。該款產品支持涂鴉WIFI通信。
在開發方面，它使用了VisualHMI人機界面組態開發平臺。內部集成了多種協議，包括DCBUS、XGUS、Modbus（主/從機）、FX2N（標準/擴展）、FX3U、臺達和信捷等，可通過VisualHMI一鍵配置協議。控件方面，新增了配方功能、分期功能、流動塊、操作記錄表等控件以適應更多應用環境。

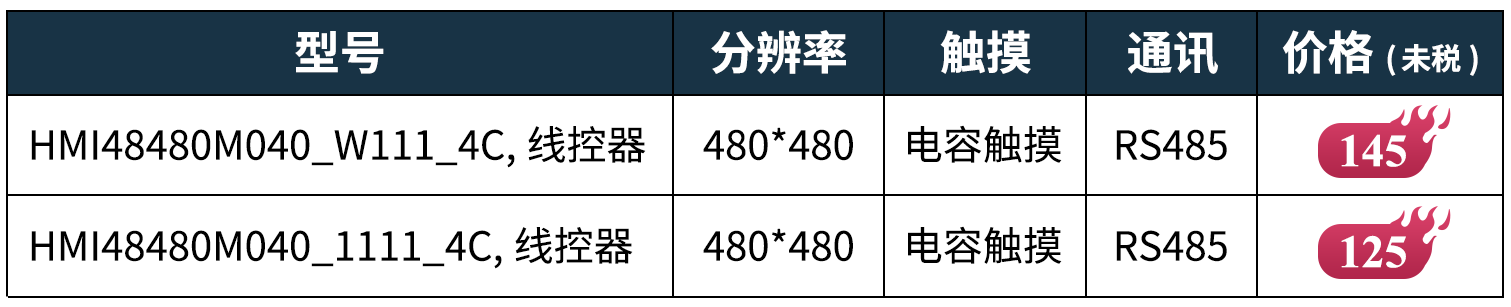

訂購型號：
電容觸摸產品圖片
核心硬件標注圖
產品視頻

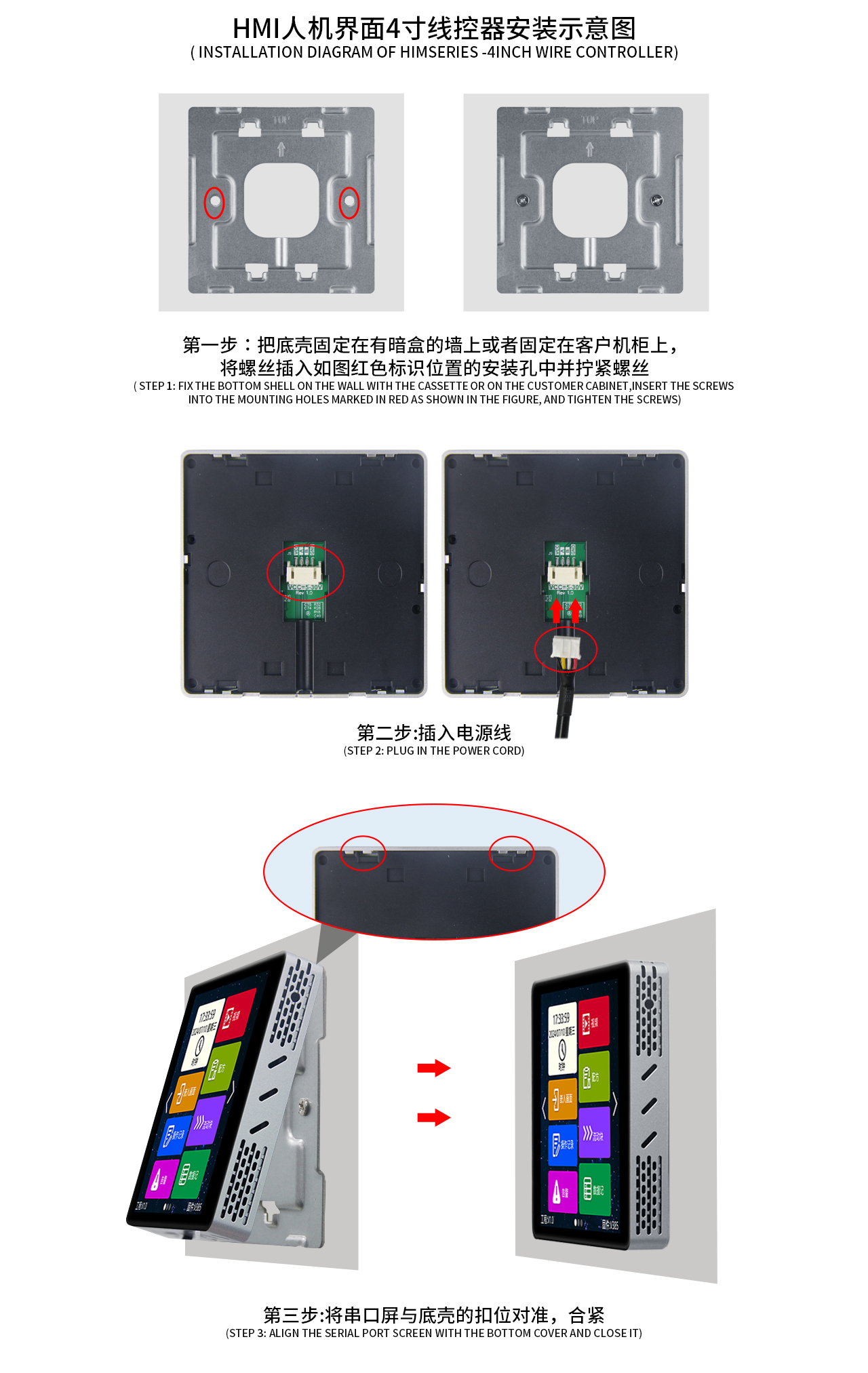

二、安裝示意圖

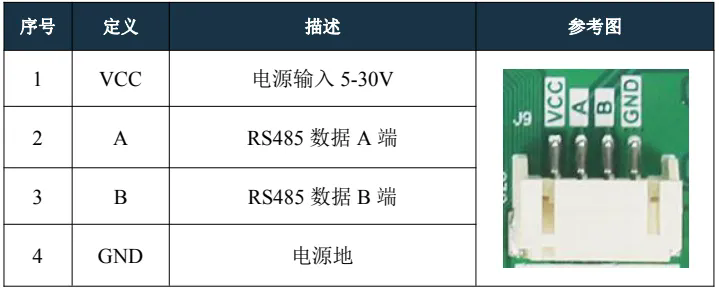

三、引腳定義
四、產品特性
五、協議與控件
5.1 通信協議
VisualHMI 是廣州大彩為人機界面應用量身打造的組態開發平臺，它采用變量驅動設計方式，UI顯示和控制邏輯可徹底分離，并集成了 DCBUS、XGUS、Modbus（主/從機）和FX2N（標準/擴展）、FX3U、臺達、信捷等等市場上多種主流 PLC 協議，具體協議如圖5-1所示；
圖5-1 PLC 協議
5.2 組態控件
圖5-2 組態控件
六、協議配置
用戶可通過上位機配置運行 MODBUS RTU、XGUS、PLC 協議等協議。
打開 VisualHMI 上位機軟件，點擊菜單欄【工程設置】→【通信協議】，進入協議配置界面，用戶可根據自己需求選擇啟用對應的協議，如圖6-1所示。
圖6-1 協議配置
七、購買鏈接
打開淘寶立即搶購!
https://m.tb.cn/h.gkH8nmfbaIZy68a?tk=vhZN3WxvsGa CZ3452
