該平臺默認支持大彩組態指令集，上位機可配置運行MODBUS RTU、XGUS協議，同樣支持5.3版本LUA腳本，屏內部可運行用戶編寫的邏輯、協議和算法功能，無操作系統，上電即可運行顯示畫面。
接口為FPC1.0-12P，引出蜂鳴器、SD卡座電路。

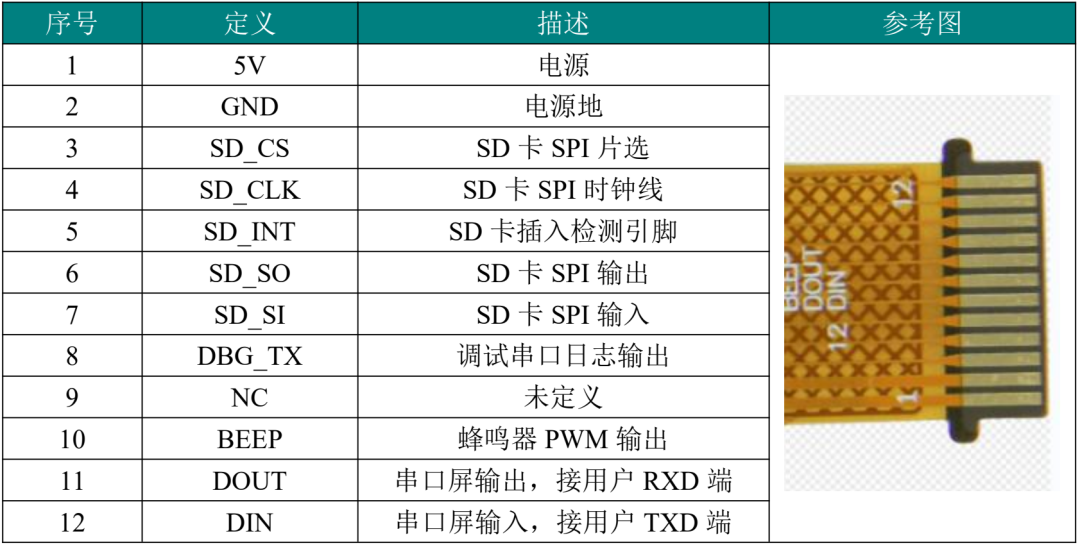

引腳定義如下：
電容產品圖片
核心硬件標注圖
產品視頻

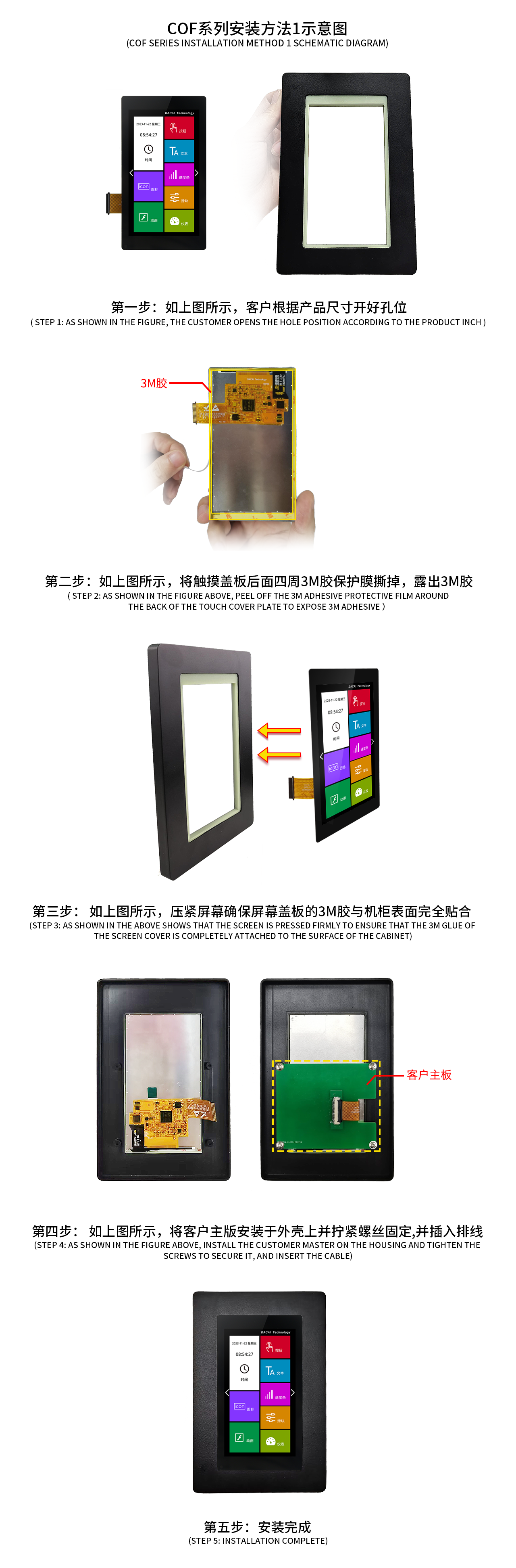

安裝方式一：

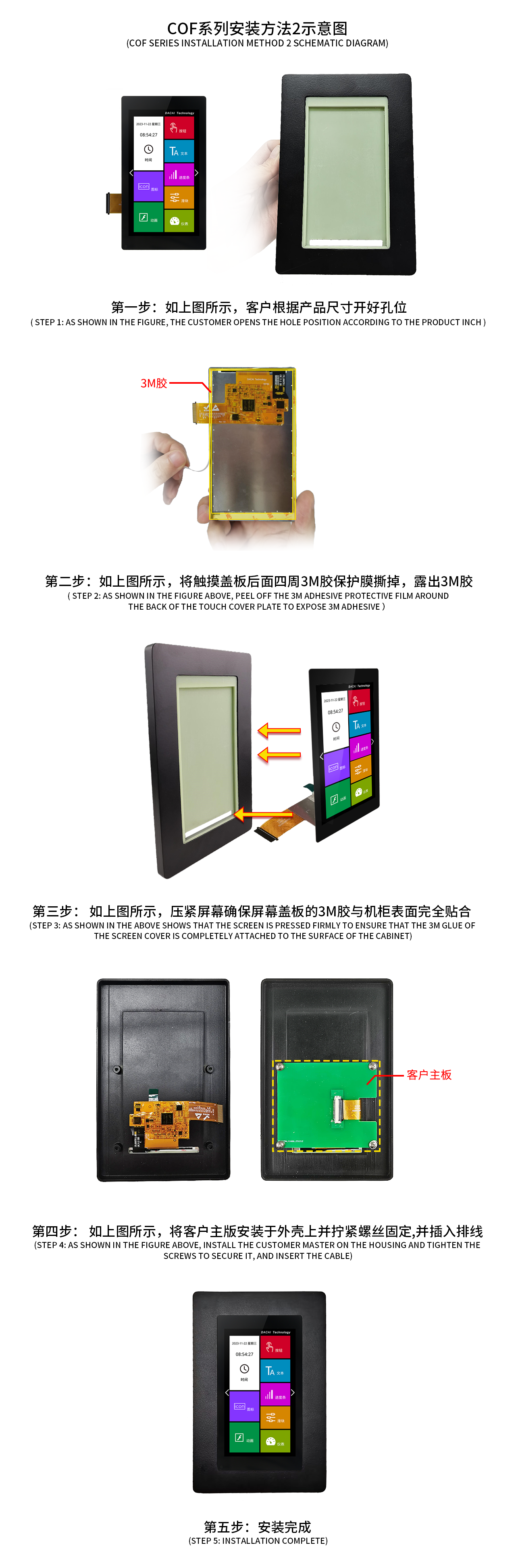

安裝方式二：

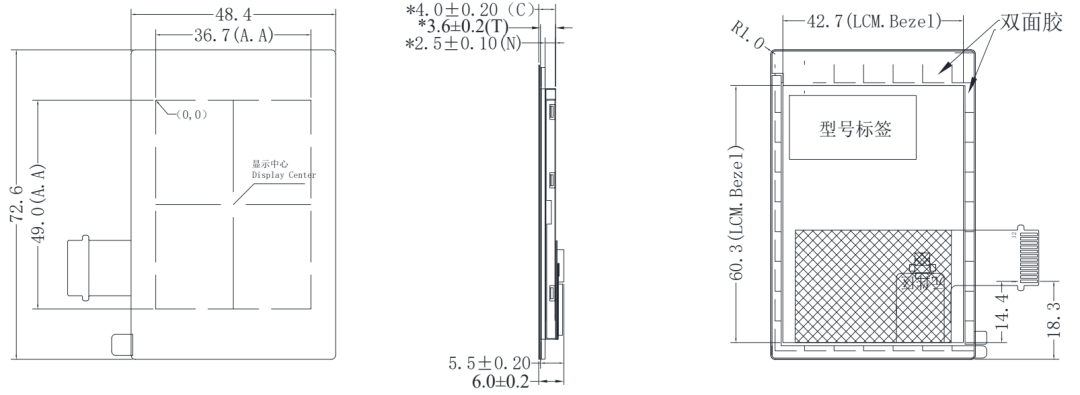

DC24320S024_1X_COF 尺寸圖：

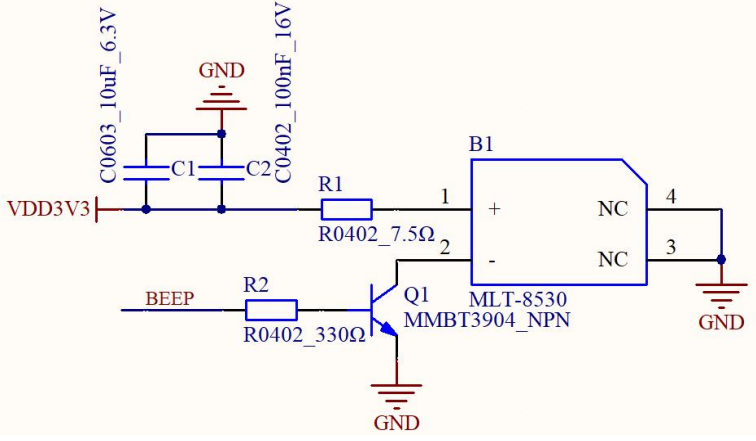

蜂鳴器引出推薦電路：

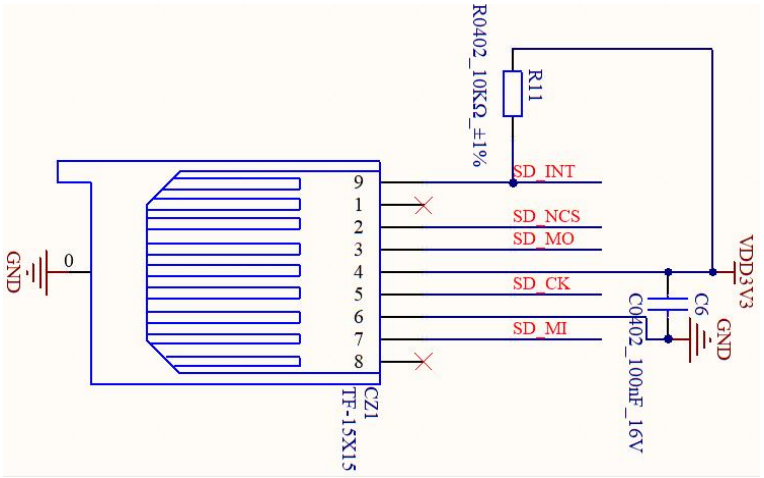

SD卡座引出推薦電路：
1
醫用級標準設計，主打高穩定、高可靠性、高顏值、高品質；
2
采用96M主頻Cortex-M3內核處理器，內部集成PSRAM、FLASH；
3
精簡外圍電路、低功耗、低成本；
4
支持常用組態控件和LUA腳本，圖文刷新更快，可實現內部邏輯運算和自定義協議；
5
滿足各類客戶對小尺寸屏幕的需求；
6
支持本地串口升級；
