產品介紹
訂購型號：
DC48270CM043_2000_1T(電阻)、
DC48270CM043_2000_1N(無觸摸)
產品特點：
1、具備組態串口屏所有常規功能，支持外接U盤功能。
2、2個IO口，可以根據需求配置輸入、輸出模式，電平3.3V。
3、可成品出貨，也可分離出貨，采用核心板結構。
產品圖片

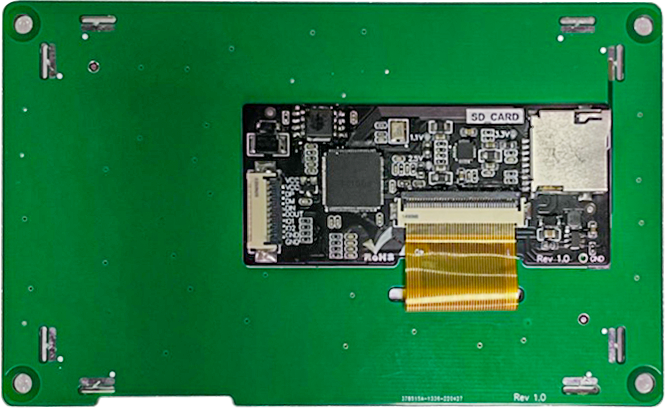

核心硬件圖
通訊供電接口使用FPC1.0-10P座子，引腳定義如表1-1所示：
表1-1 引腳定義
該產品提供了外接IO、USB接口、同時采用核心板結構，客戶可以靈活組裝到自己主板結構上，如下圖安裝：
下面我們就一起看看如何使用LUA腳本進行二次應用開發。
IO輸入、輸出
2個GPIO，即可以檢測輸入，也可以用輸出高低電平。
核心API函數：
1. gpio_set_in(pin)
PIN 引腳設置為輸入模式
- pin:引腳
2. gpio_set_out(pin)
PIN 引腳設置為輸出模式
- pin:引腳
3. gpio_set_value (pin,value)
設置輸出 PIN 引腳為（高電平 1/低電平 0）
- pin：引腳
- value：輸出電平
4. gpio_get_value (pin)
獲取輸入 PIN 引腳電平（高電平 1/低電平 0）
- pin：引腳
代碼如下程序清單所示。
程序清單 IO控制
--定義引腳接口，如 PE0：E寫作 0x04，0寫作 0x00 local IO1_PE0 = 0x0400 local IO2_PE1 = 0x0401 gpio_set_in(IO1_PE0) --設置 IO1 為輸入模式，IO1_Value 為 IO1 獲取電平 gpio_set_out(IO2_PE1) --設置 IO2 為輸出模式，并設置輸出高電平 local IO1_Value = gpio_get_value(IO1_PE0) gpio_set_value(IO2_PE1,1)
USB外接U盤
可外接U盤，通過提供的LUA API接口函數實現U盤文件讀寫(也可以用來升級工程UI圖片)
1. on_usb_inserted(driver)
U盤插入時，執行此回調函數
- driver:U盤的盤符
2. on_usb_removed( )
U盤拔出時，執行此回調函數
通過LUA腳本文件讀寫API函數，實現對U盤文件的讀寫，具體例程參考官網【文件讀寫】有關技術文檔：http://www.bdklxf.com/category/typeid/548#mainTop
