功能簡介，如表格5-1所示。

表格 5-1 功能介紹

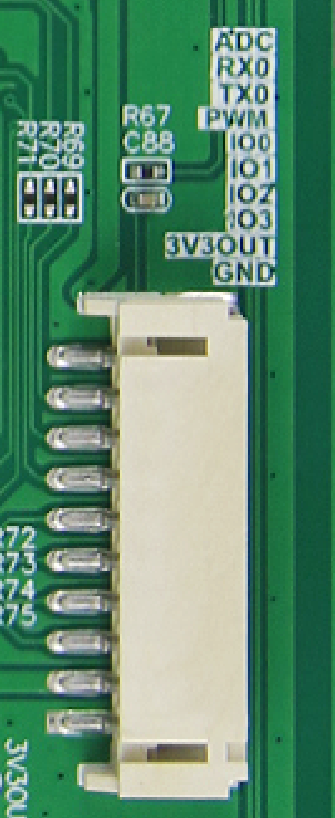

接口介紹，如表格5-2所示。

控制PD20使能3.3V輸出。可以給外設供電。

核心API函數：

1. gpio_set_out (pin)

PIN引腳設置為輸出模式

• pin:引腳

2. gpio_set_value (pin,value)

設置輸出PIN引腳為（高電平1/低電平0）

• pin：引腳
• value：輸出電平

代碼如程序清單 5-1所示。

程序清單 5-1 電源開關程序

--初始化
gpio_set_out( POWER_EN_PD20 )

--關閉電源
gpio_set_value( POWER_EN_PD20,0 )

--打開電源
gpio_set_value( POWER_EN_PD20,1 )

可以檢測電壓值，電壓方位支持0-1.77V。使用 status,data = get_key_adc_data() 獲取電壓值。此例程通過ADC檢測按鍵輸入，共10個按鍵，每個按鍵按下的電壓差值大約是0.17V。

核心API函數：

1、get_key_adc_data()

返回兩個參數：

• Status：狀態，1表示有按鍵按下，17表示沒有按鍵按下
• data：按鍵按下時表示具體數值，數組范圍0-59。按鍵沒有按下時，數值會大于59。

代碼如程序清單 5-2所示。

程序清單 5-2 ADC輸入檢測

local status,data = get_key_adc_data()

4個GPIO，即可以檢測輸入，也可以用輸出高低電平。

核心API函數：

1. gpio_set_in (pin)

PIN引腳設置為輸入模式

• pin:引腳

2. gpio_set_out (pin)

PIN引腳設置為輸出模式

• pin:引腳

3. gpio_set_value (pin,value)

設置輸出PIN引腳為（高電平1/低電平0）

• pin：引腳
• value：輸出電平

4. gpio_get_value (pin)

獲取輸入PIN引腳電平（高電平1/低電平0）

• pin：引腳

代碼如程序清單 5-3所示。

程序清單 5-3 IO控制

--初始化IO為輸出模式
gpio_set_out ( IO0_PE5 )

--設置IO輸出低電平
gpio_set_value ( IO0_PE5, 0 )

--設置IO輸出高電平
gpio_set_value ( IO0_PE5, 1 )

--初始化IO為輸入模式
gpio_set_in ( IO0_PE5 )

--獲取IO電平
local io0_num = gpio_get_value ( IO0_PE5 )

可以設置PWM輸出，頻率范圍0Hz-4MHz，占空比范圍0%-100%。

核心API函數：

1、set_pwm(freq,duty)

返回兩個參數：

• freq：頻率，范圍0Hz-4MHz。
• duty：占空比，范圍0%-100%。

代碼如程序清單 5-4所示。

程序清單 5-4 PWM控制

local     pwm_freq = 100
local     pwm_duty = 50
set_pwm( pwm_freq, pwm_duty )

使用UART3的TX、RX。在LUA腳本實現串口數據發送、接收、解析。

在本例程中，把擴展口的TX0口和RX0口短接，形成短路，從而自發自收測試。

核心API函數：

1. uart_set_baudre3(baudrate)

設置串口3的波特率：串口3為屏幕和串口小助手通訊串口

• baudrate:波特率，支持2400bps~961200bps

2. on_uart_recv_data3(packet)

串口3接收數據的回調函數，使用自定義串口指令觸發此函數執行：

• packet:接收的字節數組

3. uart_send_data3(packet)

通過串口3發送數據

• packet:發送的字節數組，下標從0開始

代碼如程序清單 5-5所示。

程序清單 5-5 串口測試

--初始化串口3，設置波特率為115200
uart_set_baudrate3( 115200 )

--發送數據
local us_data={}
us_data[0] = 0x5A                         --數據
us_data[1] = 0xA5                         --數據
uart_send_data3( us_data )                   --發送數組
-- 串口接收回調函數
function on_uart_recv_data3( packet )
    local count = #( packet )    --計算長度
    local string1 = ''          --存放數據的臨時變量
    for  i=0, count  do
        --for循環把數據存到string1
        string1 = string1 .. string.format( '%X', packet[i] )
    end
    --接收完成，調用string1
    print( string1 )
end
