大彩串口屏4G應用-串口自定義指令
發布人：大彩科技發布日期：2021-11-18

演示視頻

一、適合范圍

本文檔適合大彩PM 4G系列串口屏產品使用。

二、開發環境版本

1. VisualTFT軟件版本：V3.0.0.1112及以上的版本。

版本查看：

1) 打開VisualTFT軟件啟動頁面如圖2-1軟件版本，右上角會顯示的軟件版本號；

圖2-1軟件版本

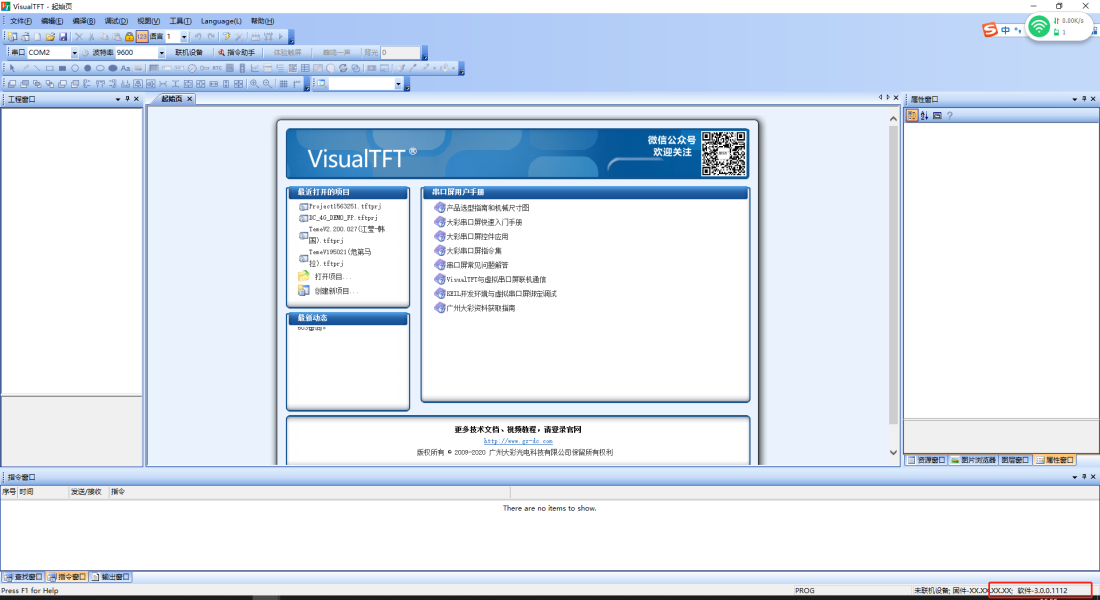

2) 打開VisualTFT，在軟件右下角可以查看軟件版本圖2-2軟件版本，最新版本可登錄http://www.bdklxf.com/進行下載。

圖2-2軟件版本

2. 串口屏硬件版本：M系列固件>= V6.3.249.00。

版本查看：

1) 查看屏幕背面版本號貼紙；

2) VisualTFT與屏幕聯機成功后，右下角顯示的版本號。

三、概述

本例程主要講述通過簡單的LUA程序，就可以實現單片機只需發指令給串口1就可以控制4G模塊，同時可以使用大彩指令。

本例程適用于數據量小的應用。當涉及到下載圖片、文件到串口屏FLASH的功能時，還是要在LUA里面進行所有的數據處理，請參考HTTP下載的例程。

四、參考資料

1 《LUA 腳本API V1.4》可通過以下鏈接下載物聯型開發包獲取:

http:/www.bdklxf.com/index.php?s=/List/index/cid/19.html

2 《LUA基礎學習》可通過以下鏈接下載物聯型開發包獲取:

http:/www.bdklxf.com/index.php?s=/List/index/cid/19.html

3 LUA腳本初學者可以通過下面鏈接進行學習。

http://www.runoob.com/lua/lua-arrays.html

五、串口自定義指令流程

本文主要介紹串口自定義指令控制4G模塊時需要執行的指令以及所使用API函數的詳細說明，執行流程如下。

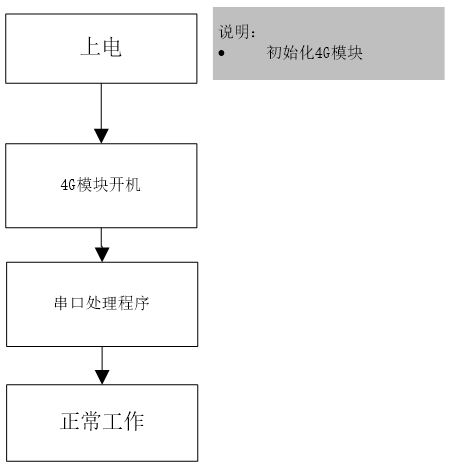

圖 5-1 流程圖

5.1 4G模塊開機

通過GPIO控制4G模塊開機。如程序清單1所示：

程序清單 1 4G模塊開機

function on_init()

    --初始化GPIO
    gpio_set_out(IOPWRKEY)
    gpio_set_out(IORESET)
    gpio_set_value(IOPWRKEY,0)

    --開啟定時器，等一段時間在控制4G模塊開機
    stop_timer(setup_4G_timerid1)
    start_timer(setup_4G_timerid1,setup_4G_timeout1,0,1)

end

--4G模塊上電
function setup_4G()

    --控制4G模塊的開機引腳，開機
    gpio_set_value(IOPWRKEY,1)
    stop_timer(setup_4G_timerid)
    start_timer(setup_4G_timerid,setup_4G_timeout,0,1)
end

--4G模塊定時處理接口
function on_timer(timer_id)
    if timer_id==setup_4G_timerid then
        --setup_4G:end
        --控制4G模塊的開機引腳，開機完成，回復初始狀態
        gpio_set_value(IOPWRKEY,0)
    end

    if timer_id==setup_4G_timerid1 then
        setup_4G()
    end
end

5.2 串口自定義指令

接收串口1的自定義指令，自定義指令中包括AT指令，在LUA中處理，獲取出AT指令，再通過串口3發送給4G模塊，如程序清單2所示。

程序清單 2 自定義指令解析

--單片機發AT指令控制4G模塊，把串口1的數據處理后，轉發到串口3
--串口1自定義指令示例一 發送AT：EE B5 04 41 54 0D 0A FF FC FF FF
--串口1自定義指令示例二 發送AT+CSQ：EE B5 08 41 54 2B 43 53 51 0D 0A FF FC FF FF
--串口1自定義指令示例三 發送AT+COPS?：EE B5 0A 41 54 2B 43 4F 50 53 3F 0D 0A FF FC FF FF
--串口1自定義指令示例四 發送AT+ICCID：EE B5 0A 41 54 2B 49 43 43 49 44 0D 0A FF FC FF FF
function on_uart_recv_data(packet)

    local packet_at={}
    --EE B5 [自定義指令] FF FC FF FF
    --[自定義指令]格式：AT指令長度 + AT指令
    --例子：EE B5       02            41 54 0D 0A     FF FC FF FF
    --解析：固定幀頭    AT指令長度    AT指令          固定幀尾

    --AT指令會放到 packet_at 里
    --packet_at[0]開始就是AT指令
    --有效指令字節數 #packet-6
    for i=0,packet[2]-1
    do
        packet_at[i] = packet[3+i]
    end
    uart_send_data3(packet_at)
    for i=0,#packet_at
    do
        set_text(0,i+4,packet_at[i])
    end

end

接收4G模塊返回的數據，再通過串口1發送給單片機，如程序清單3所示；

程序清單 3 接收4G模塊返回的數據

function on_uart_recv_data3(packet)
    --4G返回的數據，串口3轉發到串口1
    uart_send_data(packet)
End
