大彩串口屏4G應用-OTA升級工程
發布人：大彩科技發布日期：2021-08-19

演示視頻

一、適合范圍

本文檔適合大彩PM系列串口屏產品使用。

二、開發環境版本

1. VisualTFT軟件版本：V3.0.1.1112及以上的版本。

版本查看：

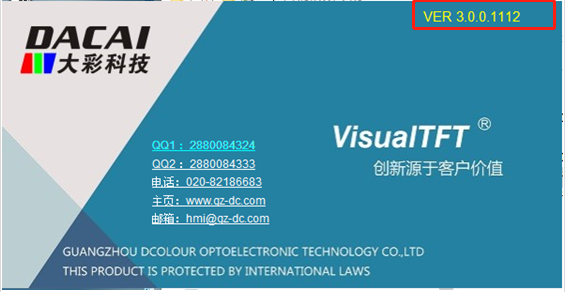

1) 打開VisualTFT軟件啟動頁面如圖2-1軟件版本，右上角會顯示的軟件版本號；

圖2-1軟件版本

2) 打開VisualTFT，在軟件右下角可以查看軟件版本圖2-2軟件版本，最新版本可登錄http://www.bdklxf.com/進行下載。

圖2-2軟件版本

2. 串口屏硬件版本：M系列固件 >=V6.3.325.00。

版本查看：

1) 查看屏幕背面版本號貼紙；

2) VisualTFT與屏幕聯機成功后，右下角顯示的版本號。

三、概述

本例程，介紹4G的HTTP下載文件、OTA升級工程的方法。

四、參考資料

1 《LUA 腳本API V1.4》可通過以下鏈接下載物聯型開發包獲取:

http:/www.bdklxf.com/index.php?s=/List/index/cid/19.html

2 《LUA基礎學習》可通過以下鏈接下載物聯型開發包獲取:

http:/www.bdklxf.com/index.php?s=/List/index/cid/19.html

3 LUA腳本初學者可以通過下面鏈接進行學習。

http://www.runoob.com/lua/lua-arrays.html

五、教程實現

本文主要將以下2點進行說明：

1. 準備工程素材；

2. 配置串口屏工程；

5.1 準備工程素材

5.1.1 準備工程素材

在實現例程前需要作以下3個準備：

1. 硬件平臺；

2. 軟件平臺；

3. UI素材；

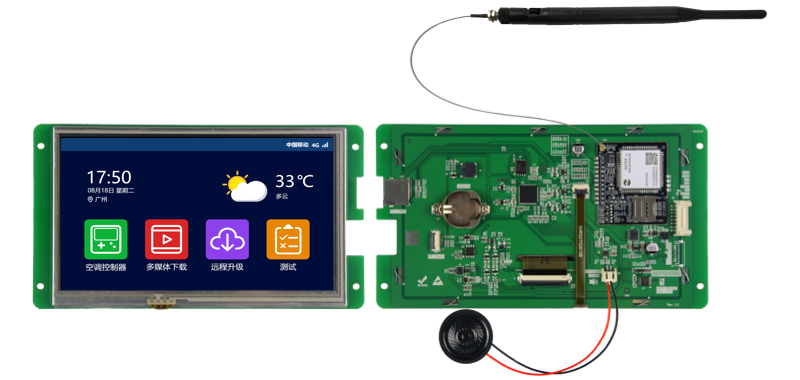

該例程使用大彩M系列7寸串口屏DC80480M070_1111_0T為驗證開發平臺。如圖5-1所示：

圖5-1 M系列7寸串口屏

其他尺寸的串口屏均可借鑒此教程。

5.1.2 軟件平臺

使用大彩自主研發的上位機軟件VisualTFT配置工程，登錄http://www.bdklxf.com/下載。如圖5-2所示；

圖5-2下載軟件

5.2 配置串口屏工程

本文主要介紹以下2點：

(1) 畫面配置

(2) LUA編輯

5.2.1 畫面配置

在畫面ID0中，觸發下載、下載過程、4G信號值及運營商3部分組成。

觸發下載：3個按鈕控件，作為觸發下載條件。

控件ID1為工程下載。
下載過程：控件ID4~8作為下載過程的體現：
文本控件ID4用于顯示下載速度（min/Kb）
文本控件ID5顯示下載信息
進度條控件ID6為顯示下載進度
文本控件ID7用于顯示下載進度百分比
文本控件ID8顯示 ‘當前已下載大小/總下載大小’，單位Kb
4G信號和運營商：圖標控件控件ID11作為信號顯示、文本控件ID10用于顯示運營商。畫面配置如圖5-3所示：
串口屏固件版本：文本控件ID13用于顯示固件版本號。

注意：其他非關鍵控件不在一一介紹，下文不在累述

圖5-3 畫面配置

5.2.2 LUA編輯

本例程中，屏幕上電執行初始化操作，如加載4G AT 指令的庫、初始化4G模塊、定時獲取運營商和信號值等。

當用戶點擊工程、固件升級按鈕時，調用air_http_download（）開始下載文件。在下載回調函數on_ota_http_download_file_cb（）里進行數據存儲，顯示下載信息等。若該文件單次下載不完，會多次回調on_ota_http_download_file_cb（）函數，直至下載完畢，如圖5-4所示。

特別注意：使用OTA時，每次從云端下載數據最大不超過2048字節，每次寫入內存最大不超過512字節。

圖5-4 下載流程

1. 初始化

調用系統函數on_init（）執行代碼如程序清單 1所示：

程序清單 1 初始化

--[[*******************************************************************
** Function name:  on_init
** Descriptions :  系統初始化時，執行此回調函數。
*******************************************************************--]]
function on_init()
    ota_destroy()             --清楚ota內容
    dofile('air724at.lua')  --加載 http.lua 文件
    uart_set_baudrate3(115200)  --設置與4G模塊通訊的串口3的波特率為115200

    start_timer( timerId_init, timerout_init, 0, 1 )    --初始化定時器，部分內容延時一段時間在初始化

    air_set_callback(on_air_send_cb,on_air_resp_callback,on_air_log_cb)     --設置4G庫函數的命令發送函數，命令回調函數、調試信息打印函數

    air_hw_int()   --4G模塊初始化設置
end

-- [[*******************************************************************
** Function name:  on_timer
** Descriptions :  定時器超時回到調函數。
** @ timer_id    :  定時器ID
*******************************************************************--]]
function on_timer(timer_id)
    on_air_timer(timer_id)          --4G庫函數的定時處理

    --延時解壓ota文件
    if timer_id == timerId_ota_check_upgrade
    then
        air_log('timer_id == timerId_ota_check_upgrade')
        ota_check_upgrade(1)        --檢查文件，并解壓,參數 1 表示升級后重啟

    --延時初始化的內容
    elseif timer_id == timerId_init
    then
        set_visiable( screen_updata, 6, 0)
    end
end

--[[*******************************************************************
** Function name : at_cops_csq
** Descriptions  : 獲取運營商信息、信號強度
** @return       : nil,無返回值
*******************************************************************--]]
function at_cops_csq()
    air_cmd_add('AT+COPS?','OK',1000) –獲取運營商
    air_cmd_add('AT+CSQ'  ,'OK',1000) –獲取信號
end

--[[*******************************************************************
** Function name:  on_air_resp_callback
** Descriptions :  4G模塊-數據回調接口
** @key           :  屏幕向4G模塊的發送請求
** @value        :  4G模塊返回的數據
*******************************************************************--]]
function on_air_resp_callback(key, value)

    if value == nil
    then
        return              --value為空時退出
    end

    --*********************************************************************
    --功能：    判斷 key
    --          如果 key 為空，則退出函數。
    --          因為 key 為空時，下方 string.find( key , ) 是不正確的使用。
    --          以下key的處理必須不為空，
    --*****************************************************************
    if key == nil
    then
        return
    end

    ......

    --*******************************************************************
    --條件：    4G初始化完成
    --功能：    使用使用AT指令獲取信號強度和運營商。
    --          使用 http get 請求天氣、北京時間。
    --調用函數：at_cops_csq()
    --函數功能：獲取信號強度和運營商
    --調用函數：get_wea_and_time()
    --函數功能：請求天氣、北京時間
    --*******************************************************************
    if string.find(key,'+SAPBR=1,1') ~= nil and string.find(value,'OK') ~= nil
    then
        set_visiable( screen_updata, 16, 0 )      --畫面‘多媒體下載’的提示清空
        at_cops_csq()                                  --獲取信號強度、運營商
    end

    --****************************************************************
    --條件：    設置4G模塊波特率成功
    --功能：    設置串口波特率為 921600
    --****************************************************************
    if string.find(key,'+IPR=921600') ~= nil and
    string.find(value,'OK') ~= nil
    then
        uart_set_baudrate3(921600)
    end

    --****************************************************************
    --條件：    設置4G模塊波特率成功
    --功能：    設置串口波特率為 115200
    --****************************************************************
    if string.find(key,'+IPR=115200') ~= nil and
    string.find(value,'OK') ~= nil
    then
        uart_set_baudrate3(115200)
    end

    --****************************************************************
    --條件：    4G模塊返回運營商信息
    --功能：    設置顯示運營商
    --****************************************************************
    if string.find(key,'+COPS') ~= nil and string.find(value,'+COPS') ~= nil
    then
        --************************************************************
        --value    ： +COPS: 0,2,"46000",7
        --要提取的值：46000
        --正則表達式： '+COPS:.*,.*,"(%d*)"'
        --************************************************************
        local regular_e = '+COPS:.*,.*,"(%d*)"'--正則表達式
        --獲取的值賦給 my_mobile_MCCMNC
        local my_mobile_MCCMNC = string.match( value, regular_e )
        set_text( screen_main, 2, mobile_MCCMNC[my_mobile_MCCMNC])
    end

    --****************************************************************
    --條件：    4G模塊返回信號強度信息
    --功能：    設置4G模塊的信號等級
    --****************************************************************
    if string.find(key,'+CSQ')~=nil and string.find(value,'+CSQ')~=nil
    then
        --************************************************************
        --value    ： +CSQ: 15,99
        --要提取的值：15
        --正則表達式： '+CSQ: (.*),.*'
        --***********************************************************
        local regular_e = '+CSQ: (.*),.*' --正則表達式
        local my_csq = tonumber(string.match(value,regular_e))
        if my_csq<=11
        then
            set_value( screen_main, 1, 1) --設置信號圖標顯示第1幀
        elseif my_csq>=12 and my_csq<=13
        then
            set_value(screen_main, 1, 2) --設置信號圖標顯示第2幀
        elseif my_csq>=14 and my_csq<=15
        then
            set_value( screen_main, 1, 3) --設置信號圖標顯示第3幀
        elseif my_csq>=16
        then
            set_value( screen_main, 1, 4) --設置信號圖標顯示第4幀
        end
    end
end

--[[******************************************************************
** Function name: on_uart_recv_data3
** Descriptions : 接收串口3數據回調函數，連接4G模塊。
******************************************************************--]]
function on_uart_recv_data3(packet)
    --4G AT指令庫API
    on_air_recv_data(packet)
end

核心API函數

1) dofile (filename)

加載文件：本例程中加載4G AT 指令的庫

filename : 文件名

2) uart_set_baudrate3(speed)

設置串口3的波特率：串口3為屏幕和4G模塊通訊的串口

speed : 通訊的波特率

3) on_air_recv_data(packet)

串口接收4G模塊的返回數據的回調。

packet : 形參為表，字節數據。

4) air_set_callback (on_air_send_cb,on_air_resp_callback,on_air_log_cb)

設置4G庫里的回調函數。形參類型為函數，參數依次為命令發送函數，命令回調函數、調試信息打印函數，可自定義函數名。

on_air_send_cb：屏幕向4G模塊發送回調函數
on_air_resp_callback ：4G向屏幕返回數據回調函數
on_air_log_cb：用戶調試信息回調函數調試

5) air_hw_int()

4G AT 指令的庫函數，初始化4G模塊

6) at_cops_csq()

自定義封裝函數，獲取運行商和信號值

7) air_cmd_add(sendstr,ackstr,timeout,retry,callback)

屏幕向4G模塊發送AT指令

sendstr：屏幕向4G模塊發送AT指令
ackstr：4G模塊應答屏幕的請求
timeou：應答超時
retry：超時重發次數，可選
callback：應答回調函數，可選

注：如果沒有設置超時重發次數，則超時時直接發送隊列中的下一條指令。

8) on_air_resp_callback(key, value)

4G應答屏幕回調函數：屏幕發送AT指令，4G應答后均會回調該函數，初始化設置：air_set_callback(on_air_send_cb,on_air_resp_callback,on_air_log_cb)。

key：屏幕向4G模塊發送請求的AT指令
value：4G模塊返回的數據

9） ota_destroy()

清楚上次寫在內存中的OTA數據。

相關AT指令：

本例程中，涉及到獲取4G模塊初始化、運營商、信號值等AT交互指令回調的判斷，在on_air_resp_callback(key, value)回調函數中，判斷4G收發的相關AT指令，如下所示：

1) 網絡數據是否激活：

屏幕發送：AT+SAPBR=1,1。在air_hw_int()函數里發送。

屏幕接收：OK。on_air_resp_callback(key, value)函數里執行4G返回數據的判斷

2) 獲取運營商：

屏幕發送：AT+COPS?。在at_cops_csq()函數了發送。

屏幕接收：OK。on_air_resp_callback(key, value)函數里執行4G返回數據的判斷

3) 獲取信號值：

屏幕發送：AT+CSQ。在at_cops_csq()函數了發送。

屏幕接收：OK。on_air_resp_callback(key, value)函數里執行4G返回數據的判斷

2. HTTP下載

用戶點擊按鈕控件ID1，HTTP下載對應的OTA文件。文件，每次向服務器讀取2048K大小文件，然后在下載回調函里，每次以512字節的數據寫入存儲地址，代碼如程序清單2所示：

程序清單 2 HTTP下載


--[[******************************************************************
** Function name : on_control_notify
** Descriptions  : 系統回調函數，用戶通過觸摸修改控件后，執行此回調函數。
**                    點擊按鈕控件，修改文本控件、修改滑動條都會觸發此事件。
** @ screen       : 控件觸發所在的頁面
** @return        : 控件觸發的ID
** @return        : 控件值
** @return        : nil,無返回值
******************************************************************--]]
function on_control_notify(screen,control,value)
    --*******************************************************************
    --位置：    ota升級
    --*******************************************************************
    if screen == screen_updata
    then
        if control == 1 and value == 1
        then

            set_enable( screen_updata, 1, 0)

            set_value( screen_updata, 6, 0)
            set_text( screen_updata, 7, '')
            set_text( screen_updata, 8, '')
            set_text( screen_updata, 4, '')

            set_visiable( screen_updata, 6, 1)           --設置進度條可見
            set_visiable( screen_updata, 7, 1)           --設置進度文本可見
            set_visiable( screen_updata, 8, 1)           --設置文件大小文本可見

            file_len           = 0
            file_curt_dl_perct = 0

            air_set_baudrate(921600)

            --開始下載
            air_http_download(ota_HttpDownFile_URITb,
                              ota_dlOnceSize,
                              on_ota_http_download_cb)
        end
    end
end

--[[*********************************************************************
** Function name: ota_http_download_process
** Descriptions : 計算當前寫入（下載）進度
** @cur_process : 當前下載進度
** @return       : nil, 無返回值
*********************************************************************--]]
function ota_http_download_process( cur_process )

    local allsize =  string.format('%0.2f', (file_len    / 1024))
    local cursize =  string.format('%0.2f', (cur_process / 1024))
    local file_curt_dl_perct = (cur_process/file_len)*100

    file_curt_dl_perct = string.format('%0.1f',file_curt_dl_perct)

    set_value(screen_updata, 6, file_curt_dl_perct)
    set_text(screen_updata , 7, '下載進度: '..file_curt_dl_perct..' %')
    set_text(screen_updata ,  8, '文件大小: '..cursize..' KB / '..allsize..' KB')
end

--[[*********************************************************************
** Function name: on_ota_http_download_cb
** Descriptions : 下載文件
** @key           : key, HTTP下載返回標識
** @value        : value,4G模塊屏幕  的應答數據
** @return       : nil, 無返回值
*********************************************************************--]]
function on_ota_http_download_cb(key, value)

    if key=='data_len'
    then
        local otafile_len = value               --獲取文件長度
        file_len = otafile_len

        ota_destroy()      --清楚ota內容
        ota_init_addr = ota_init('0123456789abcdef',otafile_len,ota_addr)  --初始化OTA內存

        start_timer_download_speed(file_len)  --開始計算下載時間
        set_text( screen_updata, 4, '')        --速度顯示為空

    elseif key=='data'                           --文件數據包
    then
        my_ota_write_filedata('',value,add_write,ota_init_addr)   --分段寫入數據

    elseif key=='finish'                        --下載結束
    then
        air_set_baudrate(115200)     --重新設置4G模塊和串口3波特率為115200
        start_timer(timerId_ota_check_upgrade, timerout_ota_check_upgrade , 0, 1)  --定時執行ota_check_upgrade(1)

        ota_seek_ops = 0                        --寫的位置，計算下載進度
        file_len           = 0                  --本次下載的文件長度

        set_visiable( screen_updata, 6, 0)      --設置進度條不可見
        set_visiable( screen_updata, 7, 0)      --設置進度文本不可見
        set_visiable( screen_updata, 8, 0)      --設置文件大小文本不可見
        set_enable( screen_updata, 1, 1)

        local dl_sec,dl_speed = stop_timer_download_speed()     --停止下載計時，比返回總用時秒數，每秒下載速度
        set_text(screen_updata,4,'下載速度：'.. string.format('%0.2f',dl_speed) ..'KB/s 總用時：'..dl_sec..'s ')

        set_text( screen_updata, 5, '文件等待校驗，請稍等...')
    elseif key=='timeout'             --下載超時
    then
        reset_4G()                    --重啟4G
        dl_reset_flag = 1             --重啟標志位
        air_set_baudrate(115200)      --重新設置4G模塊和串口3波特率為115200
        ota_destroy()                 --清楚ota內容

        set_text( screen_updata, 5, '下載超時，發生網絡錯誤，重新設置中...') --提示
        stop_timer_download_speed()       --停止下載計時
        set_enable( screen_updata, 1, 1)

    elseif key=='dl_file_read_retry'     -- HTTPREAD 重下
    then
        --*************************************************************
        --value：            retry: -1,601
        --要提取的值：       -1
        --                   601
        --正則表達式：       'retry: (%d*),(%d*)'
        --*************************************************************
        local httpread_retry=''
        local status=''
        local regular_e = 'retry: (.*),(%d*)'      --正則表達式
        local httpread_retry,status = string.match(value,regular_e)   --獲取的值賦給
        if httpread_retry == '-1' and ( status == '408' or status == '601' or status == '603' )
        then
            reset_4G()
            dl_reset_flag = 1

            stop_timer_download_speed()      --停止下載計時
            set_text( screen_updata, 5, '下載超時，發生網絡錯誤，重新設置中...')    --提示
            set_enable( screen_updata, 1, 1)

        end
        ota_destroy()
    elseif key=='dl_file_head_retry'       -- HTTPHEAD 重下
    then
        --**************************************************************
        --value：            retry: -1,601
        --要提取的值：       -1
        --                   601
        --正則表達式：       'retry: (%d*),(%d*)'
        --**************************************************************
        local httphead_retry=''
        local status=''
        local regular_e = 'retry: (.*),(%d*)'      --正則表達式
        local httphead_retry,status = string.match(value,regular_e)            --獲取的值賦給
        if httphead_retry == '-1' and ( status == '408' or status == '601' or status == '603' )
        then
            reset_4G()
            dl_reset_flag = 1

            stop_timer_download_speed()             --停止下載計時
            set_text( screen_updata, 5, '下載超時，發生網絡錯誤，重新設置中...') --提示
            set_enable( screen_updata, 1, 1)

        end
        ota_destroy()
    end
end

--[[*****************************************************************
** Function name : my_ota_write_filedata
** Descriptions  : ota數據分段寫入ota升級地址
** @file         : 文件路徑
** @data         : 待寫入的數據
** @open_mode    : 打開文件的方式
** @addr         : ota初始化地址
*****************************************************************--]]
function my_ota_write_filedata(file, data, open_mode,addr)

    local count     = 0     --每次寫的字節數
    local write_cnt = 0     --‘data’數據一共需要寫的次數

    --獲取待寫入數據的長度和數據類型
    local wrire_len, data_type = my_getdataLen_Type(data)

    local write_byte_Tb = {}

    if type(addr) == 'number'
    then

        --數據長度大于0
        if wrire_len > 0
        then
            --計算'@data'要寫多少次
            write_cnt =  math.modf(wrire_len / ota_WriteOnceSize)
            -- wrire_len 不是 ota_WriteOnceSize 的整數倍時，wrire_len = wrire_len + 1
            if wrire_len % ota_WriteOnceSize > 0
            then
                write_cnt = write_cnt + 1
            end
            my_uart_log('Lua_debug: need write allcnt -> '..write_cnt..' rn')


            for i = 1, write_cnt
            do
                --復位寫字節數組
                write_byte_Tb = {}

                --計算本次寫的個數
                count = ota_WriteOnceSize
                if i == write_cnt
                then
                    if wrire_len % ota_WriteOnceSize > 0
                    then
                        --最后一次寫入時，count為剩余數據的長度
                        count = wrire_len % ota_WriteOnceSize

                    end
                end

                --計算寫的位置
                ota_seek_ops = ota_seek_ops + count

                --顯示當前寫入（下載）進度
                ota_http_download_process( ota_seek_ops )

                my_uart_log('Lua_debug: cur write  -> '..i..'th / wrire count '..count..' rn')

                --填充寫入flash的字節數組
                for j = 0, count - 1
                do
                    if data_type == 'string'
                    then
                        --字符串類型，將每個字符轉換為字節數組
                        write_byte_Tb[j - 1] = tonumber(string.byte(data, ((i - 1) * ota_WriteOnceSize + j), ((i - 1) * ota_WriteOnceSize + j)))

                    elseif data_type == 'table'
                    then
                        --數組類型，字節賦值
                        write_byte_Tb[j] = data[((i - 1) * ota_WriteOnceSize + j)]
                    end
                end

                if i == write_cnt
                then
                    if wrire_len % ota_WriteOnceSize > 0
                    then
                        for y=count,ota_WriteOnceSize-1 do
                            write_byte_Tb[y] = 0
                        end
                    end
                end

                ota_write(write_byte_Tb)         --寫數據到內存中
            end
        end
    else

    end
end

核心API函數

1) air_http_download(url,break_size,user_callback)

4G庫函數，HTTP下載文件。

url：HTTP下載資源連接。
break_size：單次網絡下載的包大小，單位字節（BYTE），本例程中為7K。
user_callback：改形參是一個函數變量，HTTP下載應答屏幕的回調函數。名稱可自定義命名，如本例程為on_http_download_file_cb。

2) on_ota_http_download_file_cb(key, value)

用戶自定義函數，HTTP下載回調函數。

key：HTTP響應數據類型
value：HTTP響應的內容

- 若key = ‘data_len’，表示HTTP下載的文件大??；value 表示為文件大小，單位byte。

- 若key = ‘data’，表示HTTP響應數據內容；value為數據內容，類型為字節數組，大小為air_http_download(url,break_size,user_callback)設置的break_size。

- 若key = ‘finish’，表示HTTP下載完成；value為文件總大小，單位byte

- 若key = ‘timeout’，表示HTTP下載超時。

- 若key = ‘dl_file_head_retry’，表示 HTTPACTION 查詢頭信息超時。若超時，內部已經處理了3次重發數據請求。

- 若key = ‘dl_file_read_retry’，表示 HTTPACTION 查詢讀取數據超時。若超時，內部已經處理了3次重發數據請求。

3) my_ota_write_filedata(file, data, open_mode)

用戶自定義函數，寫文件。本例程，將4G HTTP下載返回的數據寫在內存中。

file：存儲路徑，本例程中，為空。
data：存儲的數據，類型可以是‘數組’或‘字符串’，本例程中，4G HTTP下載返回的數據類型是數組
open_mode：文件打開模式：本例程中，每次寫文件，將數據寫在文件尾。

注意：本文不再闡述文件讀寫的詳細說明，可參考相應的資料，如《Lua應用-文件讀寫V1.0.pdf》

4) ota_destroy ( )

清除OTA數據：對0x800000地址寫入的數據清除。

5) ota_init (md5，filesize, addr)

視頻播放回調函數

md5：字符串，固定為‘0123456789abcdef’
filesize：ota.bin文件的大小，單位：byte
addr：固定為0x800000（16進制）

如ota.bin文件大小為17542byte，則ota_init(‘0123456789abcdef’, 17542, 0x800000)。

6) ota_write(writeTb)

OTA寫入，用戶調用ota_write(writeTb)，將writeTb數據寫入到0x800000地址。

writeTb:寫入字節數據，寫入大小為2048 byte,不足2048byte補零。寫入該地址的數據掉電后不清除。

7) ota_check_upgrade(state)

ota.bin文件校驗、解壓。當用戶將ota.bin文件傳輸完畢后，調用ota_check_upgrade(state)對ota.bin進行先校驗在解壓，解壓成功后即已經升級完成，屏幕自動重啟。

state：1，進入升級狀態。

3. OTA升級

OTA文件下載完成，則調用ota_check_upgrade(1)開始進入校驗解壓過程，代碼如程序清單 3所示：

程序清單 3 文件校驗、解壓


--[[**************************************************************
** Function name:  on_timer
** Descriptions:   定時器超時回調
******************************************************************--]]
function on_timer(timer_id)

    ......
    --延時解壓ota文件
    if timer_id == timerId_ota_check_upgrade
    then
        air_log('timer_id == timerId_ota_check_upgrade')
        ota_check_upgrade(1)       --檢查文件，并解壓,參數 1 表示升級后重啟
    end

end

--[[*******************************************************************
** Function name: on_ota_progress
** Descriptions : 解壓升級
** @status      : 解壓狀態
** @value       : 對于狀態的具體數值
**
** @開始校驗
** @status  =  1
** @value   =  0
**
** @校驗結果
** @status  =  2
** @value   =  0 ，失敗
**             1 ，成功
**
** @開始解壓
** @status  =  3
** @value   =  0~100，解壓進度
**
** @解壓結束
** @status  =  4
** @value   =  0 ，失敗
**             1 ，成功
**
** @return      : nil, 無返回值
******************************************************************--]]
function on_ota_progress(status,value)

    if status == 1
    then
        set_text(screen_updata , 5, '開始校驗')
        set_value(screen_updata, 6, 0)
    elseif status == 2
    then
        if value == 0
        then
            set_text(screen_updata , 5, '校驗失敗，文件錯誤，請檢查下載文件')
        elseif value == 1
        then
            set_text(screen_updata , 5, '校驗成功')
        end
    elseif status == 3
    then
        set_value(screen_updata, 6, value)
        set_text(screen_updata , 5, '文件解壓進度: '..value..' %')
    elseif status == 4
    then
        if value == 0
        then
            set_text(screen_updata , 5, '解壓失敗')

        elseif value == 1
        then
            set_text(screen_updata , 5, '解壓成功')
            set_value(screen_updata, 6, 100)

        end
    end
    refresh_screen()                        --刷新畫面

end

核心API函數

1) ota_check_upgrade(state)
