產品名稱：DC80480EW043_1VX1_0X_(T/C/N)
系 列：物聯型
尺 寸：4.3"
分 辨 率：800*480 高清IPS
通訊接口：RS232/TTL
- 產品展示
- 參數與性能
- 開發軟件
演示視頻
產品概括
DC80480EW043_1VX1_0X(T/C/N)（T：電阻；C：電容；N：無觸摸）是一款4.3寸分辨率為 800*480的物聯型工業組態串口屏。
1. 工業級標準設計，主打炫酷和物聯網，EMI輻射可達CLASS B醫療等級；
2. 采用32位800M嵌入式SOC處理器，內部集成SDRAM、H.264視頻硬解碼；
3. 支持JPEG圖片壓縮、MP3/MP4音視頻，WIFI通訊，矢量字庫，多語言一鍵切換；
3. 面板采用BOE/群創/翰彩等兼容品牌（根據市場貨源而定，不予額外通知）；
4. 支持常用組態控件和LUA腳本，圖文刷新更快，可實現內部邏輯運算和自定義協議；
5. 支持類似安卓滾動、滑動特效；
核心競爭力
產品圖片

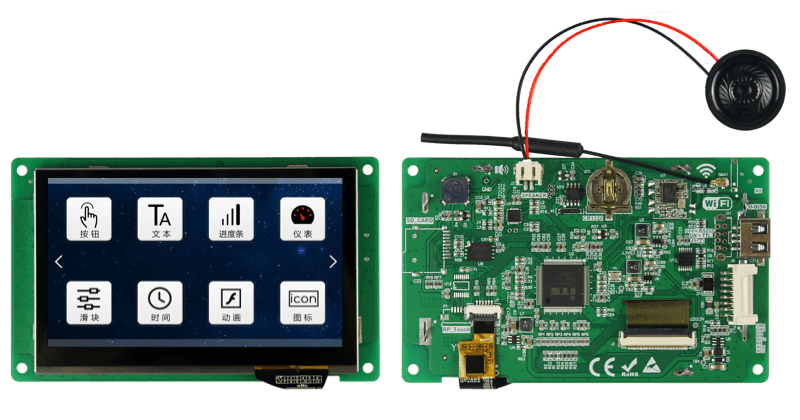

電容屏

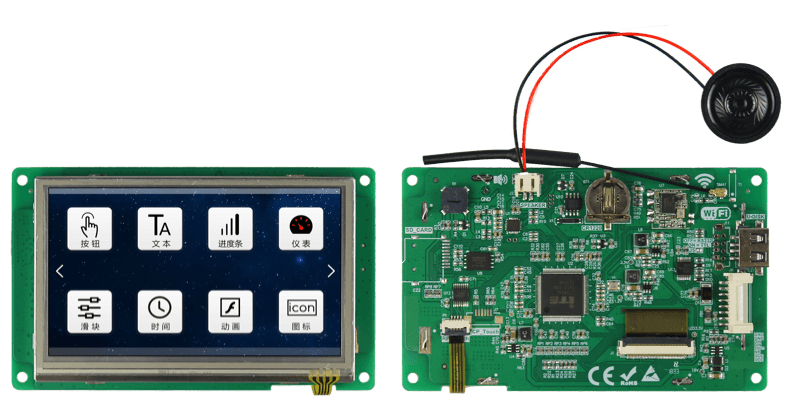

電阻屏

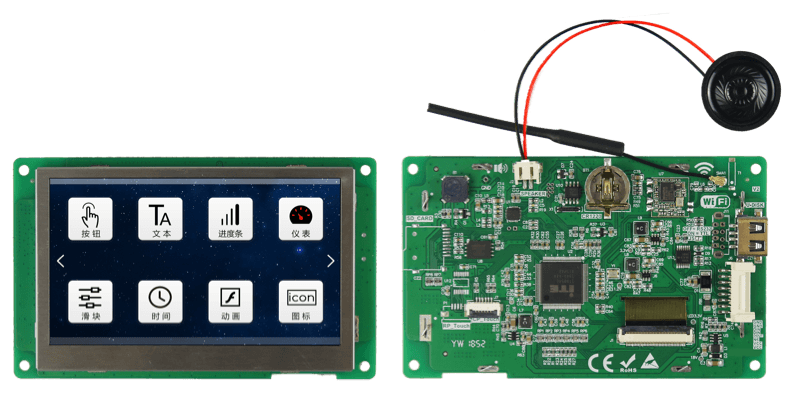

無觸摸

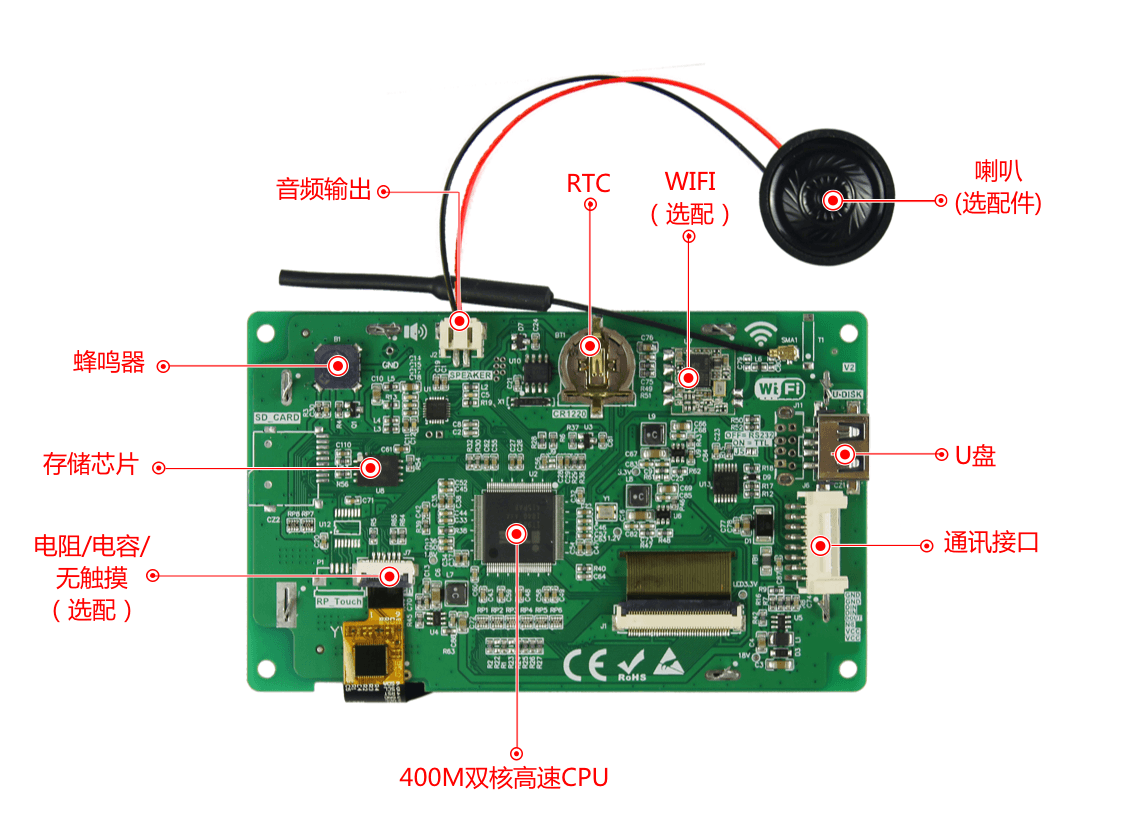

核心硬件
調試圖
應用領域
系列區別
技術規格
|
◆產品參數 |
|
|
產品型號 |
DC80480EW043_1VW1_0T（RS232，帶WiFi，電阻觸摸） DC80480EW043_1VW1_0C（RS232，帶WiFi，電容觸摸） DC80480EW043_1VW1_0N（RS232，帶WiFi，無觸摸） DC80480EW043_1V01_0T（RS232，無WiFi，電阻觸摸） DC80480EW043_1V01_0C（RS232，無WiFi，電容觸摸） DC80480EW043_1V01_0N（RS232，無WiFi，無觸摸） |
|
產品系列 |
物聯型 |
|
核心處理器* |
800MHz 32位雙核處理器 |
|
操作系統 |
嵌入式實時操作系統，上電4S后運行 |
|
協議類型 |
默認大彩組態指令集，上位機可配置運行MODBUS RTU、XGUS協議 |
|
腳本語言 |
5.3版本LUA腳本，屏內部可運行用戶編寫的邏輯、協議和算法功能 |
|
尺寸 |
4.3寸 |
|
分辨率 |
800*480 |
|
安裝方向 |
支持0、90、180和270度旋轉安裝顯示 |
|
存儲空間 |
1Gbit |
|
字庫 |
內置矢量字體，邊緣抗鋸齒處理，支持任意大小ASCII、GBK、GB2312、UNICODE（全球語言）字庫，也可自定義任意電腦字體顯示 |
|
圖片存儲 |
支持JPEG、PNG（半透/全透）壓縮，支持任意大小圖片存儲。累加可存儲約1200張JPEG全屏圖片(按大小80KB/張計算，不建議BMP格式)。圖片壓縮比不同，此值會上下浮動 |
|
顏色 |
65K色，16位RGB |
|
電壓 |
4.5-28V |
|
功耗 |
背光最暗、無喇叭：1.2W |
|
背光最暗、有喇叭：2.5W |
|
|
背光最亮、無喇叭：2.0W |
|
|
背光最亮、有喇叭：3.4W |
|
|
通訊方式 |
RS232/TTL |
|
通訊波特率 |
RS232/TTL:1200～921600bps，典型波特率：115200bps |
|
通訊接插件規格 |
HY2.0-8P |
|
圖片下載 |
SD卡/串口/WIFI/U盤 |
|
實時時鐘(RTC) |
支持倒計時、定時器、年月日等時間顯示 |
|
屏有效顯示區（AA） |
長×寬 = 96.0mm×54.9mm |
|
產品尺寸（長*寬*高） |
長×寬×高 = 121.9mm×74.7mm×14.9mm |
|
配套上位機軟件 |
VisualTFT® |
|
聲音播放 |
MP3 音頻格式(喇叭 4Ω2W，單聲道)，與圖片共用存儲空間。若采樣率為 128kbps，占用存儲 0.95MB/分鐘 |
|
視頻播放 |
MP4視頻格式，與圖片共用存儲空間。若1個分辨率為800*480、視頻碼率2400Kbps，幀率25Hz的視頻文件，占用存儲17.8MB/分鐘 |
|
WIFI(選配) |
采用BL-M8189FS6模塊，支持2.4GHz-2.48GHz頻段，支持網卡模式和熱點模式，可配置成無線串口透傳模式，可用TCP/IP協議、FTP協議、HTTP協議 |
|
三防漆工藝 |
無（可選項） |
|
|
|
|
◆產品核心競爭力 |
|
|
學習周期 |
30分鐘熟悉開發環境，3天完成人機交互設計 |
|
程序調試 |
上位機集成了“虛擬串口屏”，無需連接硬件，直接Keil IDE與其綁定調試 |
|
啟動時間 |
上電即可顯示 |
|
組態控件 |
擁有多語言、按鈕、文本、下拉菜單、進度條、滑塊、儀表、動畫、二維碼、曲線、歷史曲線、數據記錄、圓形進度條、子畫面滑動控件等多種組態控件 |
|
系統鍵盤 |
內置虛擬數字、字符鍵盤，支持中英文輸入法，可自定義鍵盤 |
|
數據記錄 |
支持數據記錄控件內容導出到SD卡/U盤 |
|
圖層技術 |
系統內置多個顯示圖層，切換速度更快 |
|
開機LOGO更換 |
支持SD卡/U盤插入更換 |
|
遠程升級 |
支持遠程串口升級屏幕固件、工程文件、指定圖片、配置文件和字庫等(需帶WIFI型號) |
|
信息推送 |
支持云端推送視頻或廣告顯示，或手機APP與屏幕通信顯示(需帶WIFI型號) |
|
多語言功能 |
出廠可預置多達15種全球任意國家語言，一鍵切換所需語言，無需多套UI |
|
邏輯運算處理 |
上位機內嵌LUA腳本解析器，用戶可在屏內自定義各種復雜邏輯關系和協議,滿足客戶99.9%的產品功能需求 |
|
可靠性 |
產品均通過行業標準的高低溫、ESD、群脈沖和輻射等測試 |
|
生命周期 |
采用傳統大品牌處理器，多年不斷貨 |
|
|
|
|
◆ LCD顯示器 |
|
|
顯示器類型 |
IPS液晶屏 |
|
背光燈管 |
LED |
|
亮度（cd/m2） |
380 |
|
背光燈壽命（h） |
>20,000 |
|
對比度 |
800:1 |
|
視角（L/R/T/B） |
80/80/80/80 |
|
|
|
|
◆ 觸控面板（選配） |
|
|
觸控類型 |
電阻觸摸屏 |
|
觸控方式 |
單點、滑動觸摸 |
|
透光率 |
80%以上 |
|
觸控次數 |
同一像素點，單點100萬次以上 |
|
觸控類型 |
電容觸摸屏 |
|
觸控方式 |
單點、滑動觸摸 |
|
透光率 |
90%以上 |
|
觸控次數 |
理論無限次、觸控壽命與工作環境（灰塵、濕度）有關 |
|
電容蓋板定制化 |
可按用戶圖紙尺寸定制“玻璃蓋板+電容觸摸”一體化貼合服務 |
|
|
|
|
◆ 環境與認證 |
|
|
工作溫度 |
-20～+70℃ |
|
存儲溫度 |
-30～+80℃ |
|
震動測試: |
10 to 25Hz(X,Y,Z方向 2G 30分鐘) |
|
認證 |
ROHS、 CE認證（EMI等級:EN55022 ClassB標準） |
|
|
|
|
◆ 定制服務 |
|
|
定制費用 |
一次性簽訂1000PCS合同，部分可免收定制費 |
|
通訊接口 |
可定制并行總線、CAN、Zigbee、以太網或WIFI等外通訊接口 |
|
硬件電路 |
可定制PCB尺寸、電路厚度、添加用戶電路、軍工級溫度顯示等 |
|
軟件定制 |
根據用戶需求定制特殊指令或控件，降低用戶開發難度 |
|
美工服務 |
可提供圖片美工及產品結構設計服務 |
|
其它 |
按需定制，滿足用戶一切需求 |
可靠性測試
PC軟件Visual TFT功能
Visual TFT 是我司自主創新開發的一款功能強大的串口屏開發調試軟件，內嵌國內獨家首款“虛擬串口屏”。用戶新建工程后，導入設計好的美工圖片，然后對每個畫面中的按鈕和其他控件進行配置，模擬仿真正確后，最后將整個工程下載到串口屏中。
軟件常用功能如下：(1) IDE環境操作人性化，界面美觀大方；內置字庫生成器、Lua腳本編譯器；
(2) 軟件集成了常用圖標、按鈕和鍵盤等矢量圖，降低美工難度；
(3) 畫面支持圖片縮放、文字編輯和元素拷貝等常用操作功能；
(4)工程編譯后為每個畫面、圖片和控件分配唯一ID；
(5) 內置指令調試助手，方便PC直接調試串口屏，快速掌握指令操作；
(6) 內嵌“虛擬串口屏”模擬仿真器，直接綁定KEIL調試，不需要每次工程圖片有變化，而重新下載圖片；
(7)支持二進制文件燒錄，量產更方便安全；
(8)根據用戶需求，定制特殊的PC軟件功能；
開發三部曲
(1) 準備美工素材
安排美工人員將開機畫面、文本背景、按鈕圖標和提示框等產品所需圖片設計好。
(2) 利用配套的VisualTFT軟件進行畫面編輯、控件配置和圖片下載

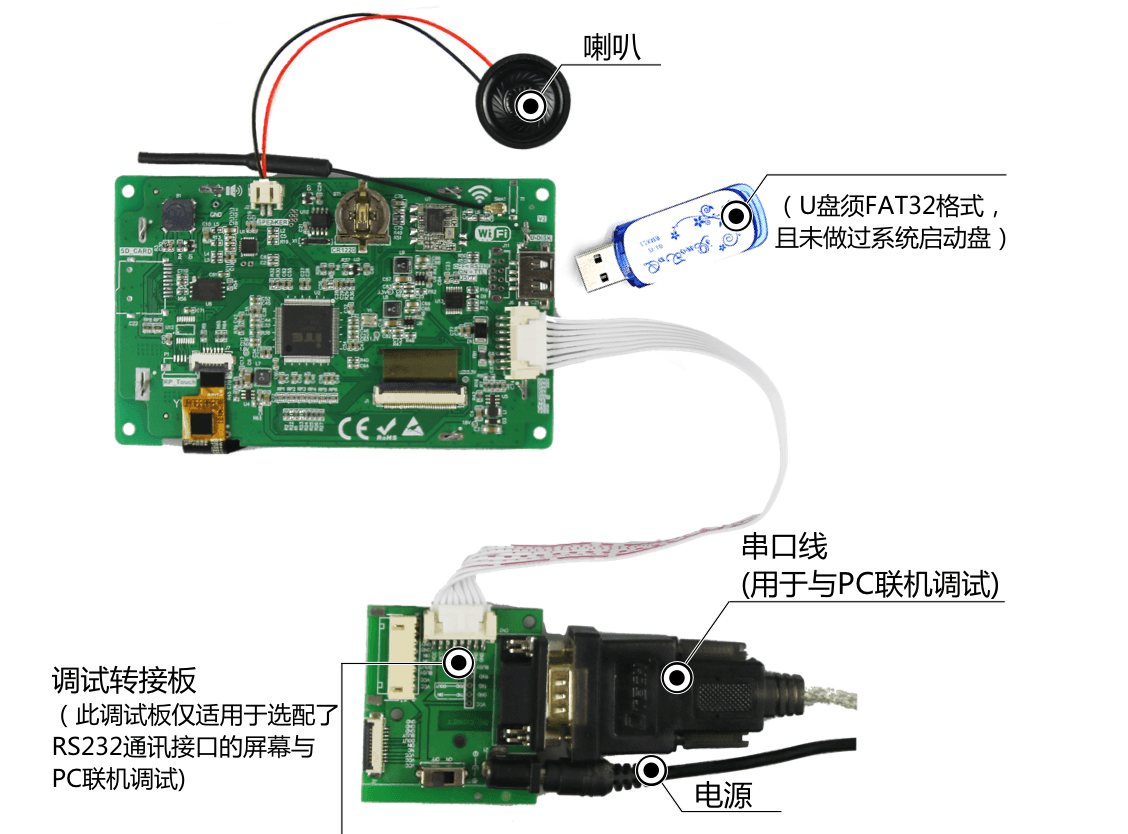

首先利用配套的上位機VisualTFT軟件，將預先設計好的美工圖片進行界面排版和控件配置，然后運行 “虛擬串口屏”進行模擬仿真，最后可以通 過USB/SD/UART/U盤/WIFI（視不同型號硬件配置）將整個工程下載到串口屏內部存儲器中。PC軟件會對工程中的每個畫面、圖片和控件分配一個唯一的ID號。
(3) 用戶單片機監聽和發送相應的串口指令控制畫面顯示
工程下載到屏內后，一旦按下畫面某個按鈕，用戶MCU串口就會收到屏幕上傳的按鈕ID信息或坐標值。通過對ID號進行解析，用戶即可獲取當前按鈕的畫面位置和功能屬性，這樣就可以控制相關外圍設備動作或畫面更新顯示。
對于無觸摸產品，用戶單片機無需監聽按鈕ID上傳的信息，只需發送相關指令進行畫面切換和文本圖片顯示等。
什么是虛擬串口屏
“虛擬串口屏”是廣州大彩光電科技有限公司(www.bdklxf.com)開發的國內獨家首款串口屏仿真器。用戶安裝好上位機VisualTFT軟件后，即可運行使用。虛擬串口屏仿真結果與真實串口屏一模一樣。因此，研發前期評估時無需購買硬件，通過自己單片機RS232串口與它相連，即可相互通信，鼠標點擊按鈕就會立刻上傳按鈕控件信息，一旦開發者調試通過，真實硬件則無需再調試。
Keil與虛擬串口屏綁定調試
為了進一步提高開發效率，用戶還可以通過Keil開發環境與“虛擬串口屏”進行綁定Debug調試。程序單步調試時，所有運行結果都可以在“虛擬串口屏”上呈現，大大節省工程師開發時間，一旦工程界面有所改變，用戶不再需要重新下載圖片到串口屏，所有項目前期評估都可以基于PC端來完成。
