3.3 實現步驟

3.3.1 下拉菜單功能

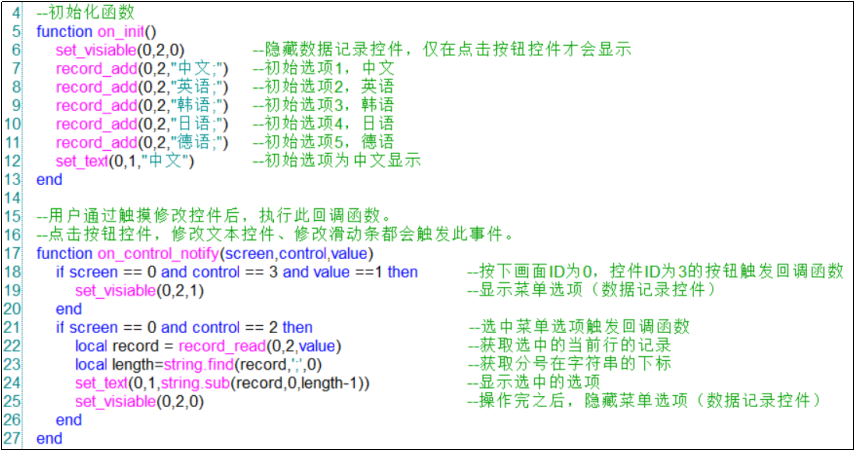

下拉菜單的功能主要通過lua腳本來實現，實現原理是通過按鈕控件來觸發下拉菜單選項的顯示，通過對數據記錄控件的選中操作，通過控件通知函數on_control_notify(screen,control,value)來觸發回調，實現將數據記錄控件選中的選項讀取出來，再將讀取出來的選項顯示到文本控件中實現。相應的lua腳本代碼如圖3-5所示。

圖3-5Lua腳本代碼

3.3.2 串口指令更新選項

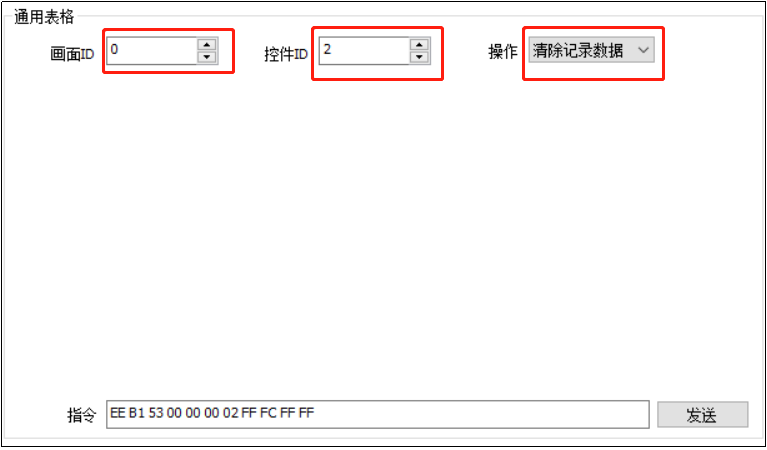

串口指令更新的步驟主要是：先將原來的菜單選項清空，然后重新更新需要顯示的選項。對應的操作即串口給屏幕發送相應的指令即可，關于實現上面兩個步驟，用到的指令有清除記錄數據指令以及添加多行記錄的指令。清除記錄數據的指令參考圖3-6。

圖3-6清除記錄數據指令

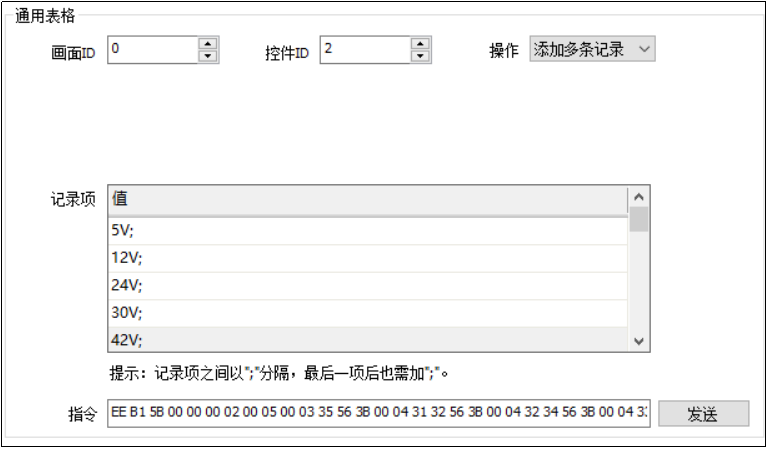

添加多條記錄指令就是一條指令更新多個選項的顯示。比如：將里面的選項更新成對應的電壓參數，相應的指令參考圖3-7。

圖3-7添加多條記錄指令

3.3.3 虛擬調試

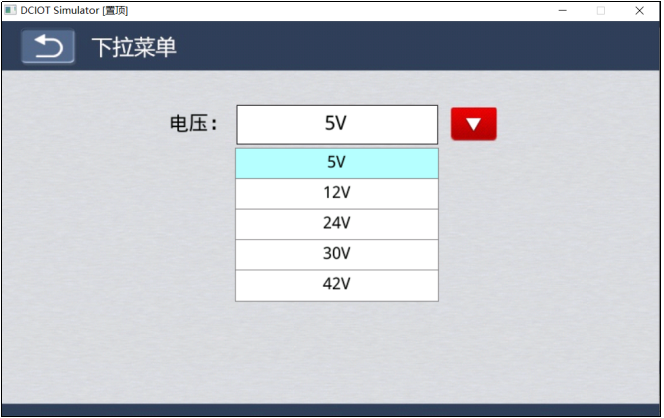

通過串口發送指令去更新顯示的選項，同時可以通過按鈕來實現下拉菜單的功能。將里面的選項更新成對應的電壓參數，相應的調試效果如圖3-8所示。

圖3-8調試效果
