五、教程實現

5.1 準備工具和軟件

基本思路：指定啟動畫面為開機視頻畫面，當屏幕上電的時候，自動跳轉到啟動畫面。視頻播放時會觸發LUA腳本里面的on_video_notify(msg,v1,v2) 回調函數，視頻播放結束后（msg = 0），切換到主頁面，完成開機視頻播放。虛擬屏不支持視頻播放，請下載到實體屏體驗。在實現例程前需要作以下3個準備：

1. 硬件平臺；

2. 軟件平臺；

5.1.1 硬件平臺

該例程使用大彩M系列7寸串口屏DC80480M070_1111_0C為驗證開發平臺。如圖5-1所示；

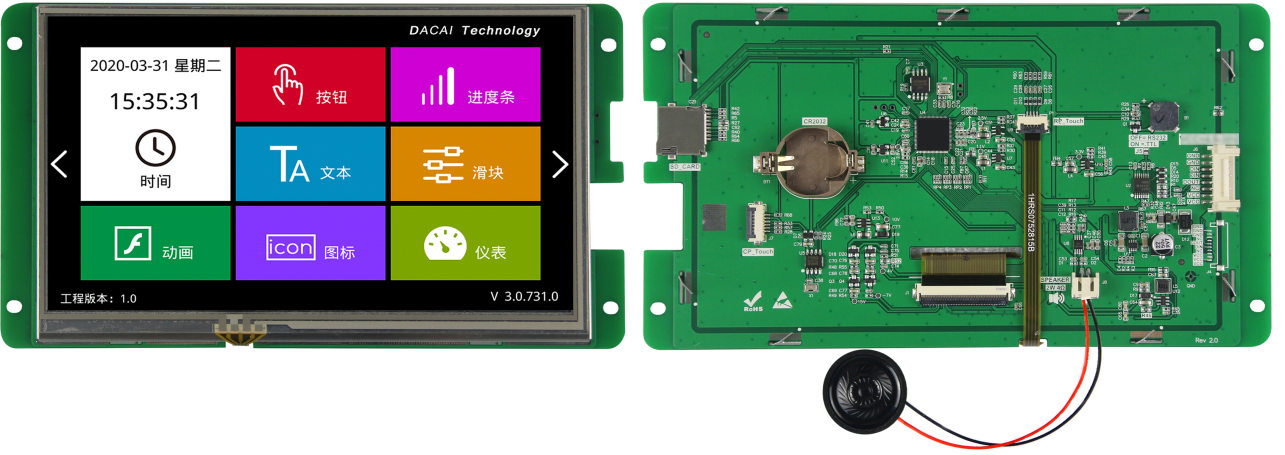

圖5-1  M系列7寸串口屏

其他M系列的串口屏均可借鑒此教程。

5.1.2 軟件

1. VisualTFT 上位機

使用大彩自主研發的上位機軟件VisualTFT配置工程，登錄http://www.bdklxf.com/下載。如圖5-2所示；

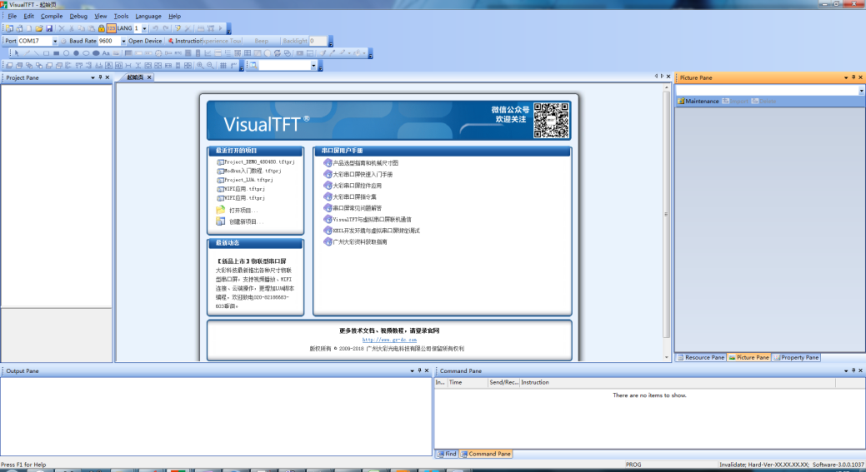

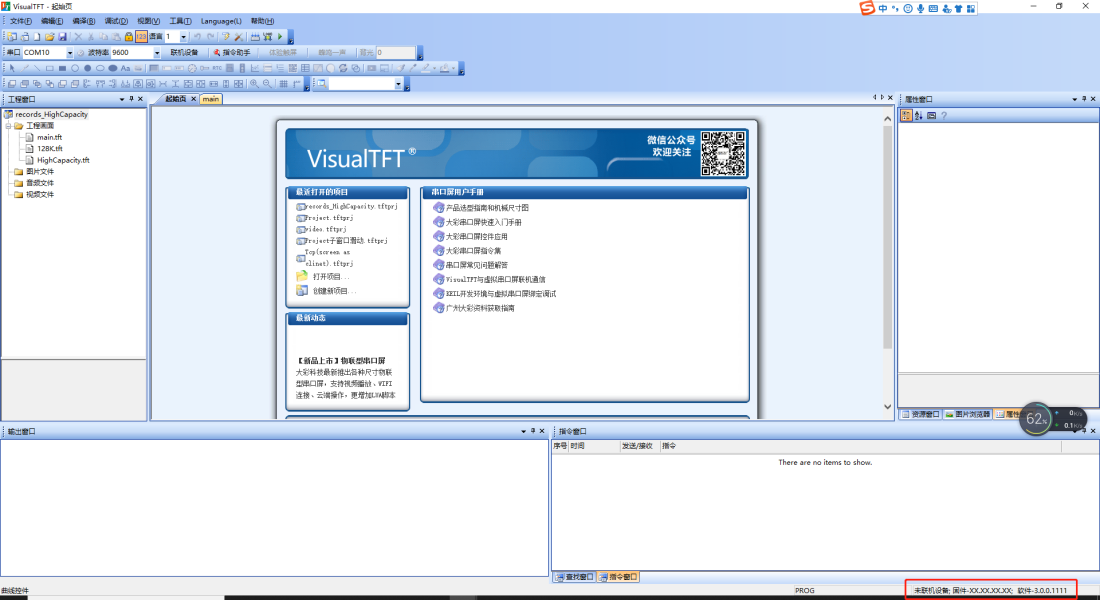

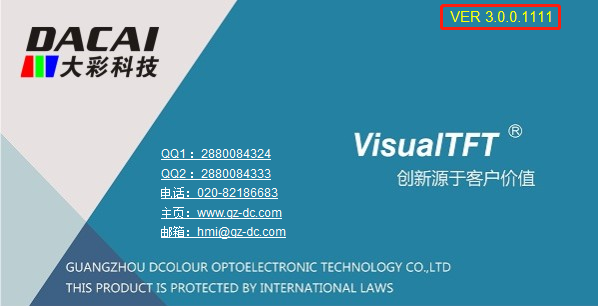

圖5-2  上位機軟件

2. 視頻轉換軟件

使用第三方工具對視頻進行編碼轉換，點擊鏈接下載【視頻格式轉換工具】：http://www.bdklxf.com/category/typeid/412#mainTop。

視頻支持MP4 h264編碼，音頻支持MP3編碼，且最大分辨率支持1280*720，最大幀速率30fps，最大比特率1400kbps。轉換操作說明可參考《【物聯型】串口屏_如何播放視頻_V1.0.pdf》 文檔中的‘4. 視頻格式轉換(.MP4)’小節。http://www.bdklxf.com/uploads/file/20200217/【物聯型】串口屏_如何播放視頻_V1.0.pdf

聲明：視頻轉換工具來自網絡，僅供學習，如有版權問題，請聯系刪除

本文主要介紹以下2點：

(1) UI配置

(2) Lua編輯

5.2.1 UI配置

1. 工程屬性配置

雙擊工程名稱，顯示工程屬性窗口，將啟動畫面選擇為開機視頻畫面、圖片格式默認為BMP（壓縮），如圖5-3所示。

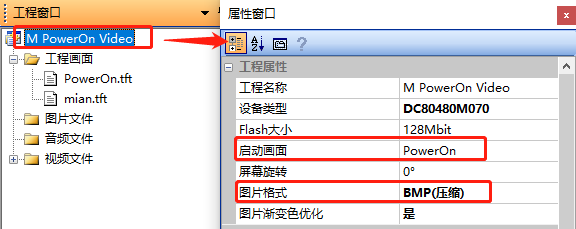

圖5-3 工程屬性配置

2. 畫面配置

建議視頻畫面的背景為黑或原視頻的第一幀，如圖5-4所示。

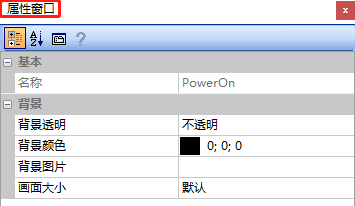

圖5-4 畫面配置

3. 控件配置

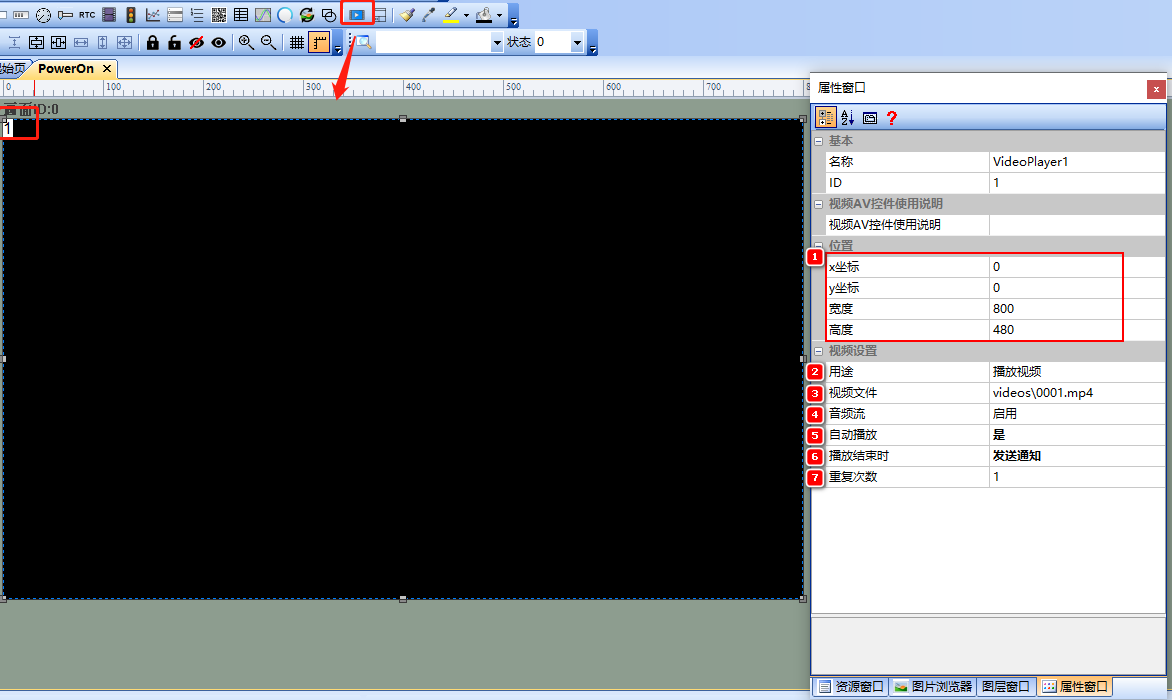

圖5-5 控件配置

5.2.2 LUA腳本編輯

本例程將視頻播放結束時發出通知，腳本根據該通知進行切換頁面。代碼清單如程序清單 1所示：

程序清單 1 lua腳本

-下面列出了常用的回調函數
--更多功能請閱讀<<物聯型LUA腳本API.pdf>>

local sc_PowerOn = 0
local sc_mian    = 1

--視頻播放通知，僅M系列支持
function on_video_notify(msg,v1,v2)
    --獲取當前頁面
    local cur_screen = get_current_screen()

    --視播放頁面且視頻一播放完畢
    if cur_screen == sc_PowerOn and msg == 0
    then
        --執行切換頁面操作
        change_screen(sc_main)
    end
end

核心API函數

1) on_video_notify(msg,v1,v2)

視頻播放通知，該API 物聯型不支持。

• msg：0-播放完畢，1-播放中
• v1：v1，已播放的進度，單位秒
• v2：V2，總時長，單位秒
