大彩串口屏M型AV輸入坐標顯示和視頻任意形狀播放應用說明
發布人：大彩科技發布日期：2021-03-09

演示視頻

一、適用范圍

文檔僅適用于大彩M型系列串口屏產品。

二、開發環境版本

1．VisualTFT軟件版本：V3.0.0.1137及以上的版本。

版本查看：

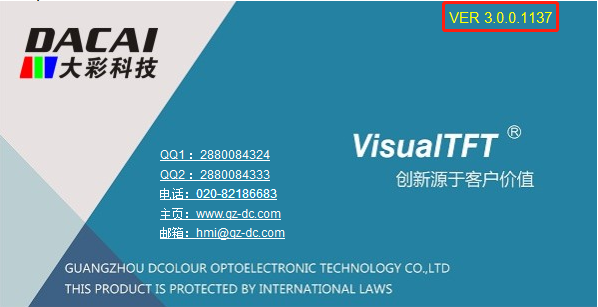

a) 打開VisualTFT軟件啟動頁面如圖2-1所示，右上角會顯示的軟件版本號。

圖2-1軟件版本

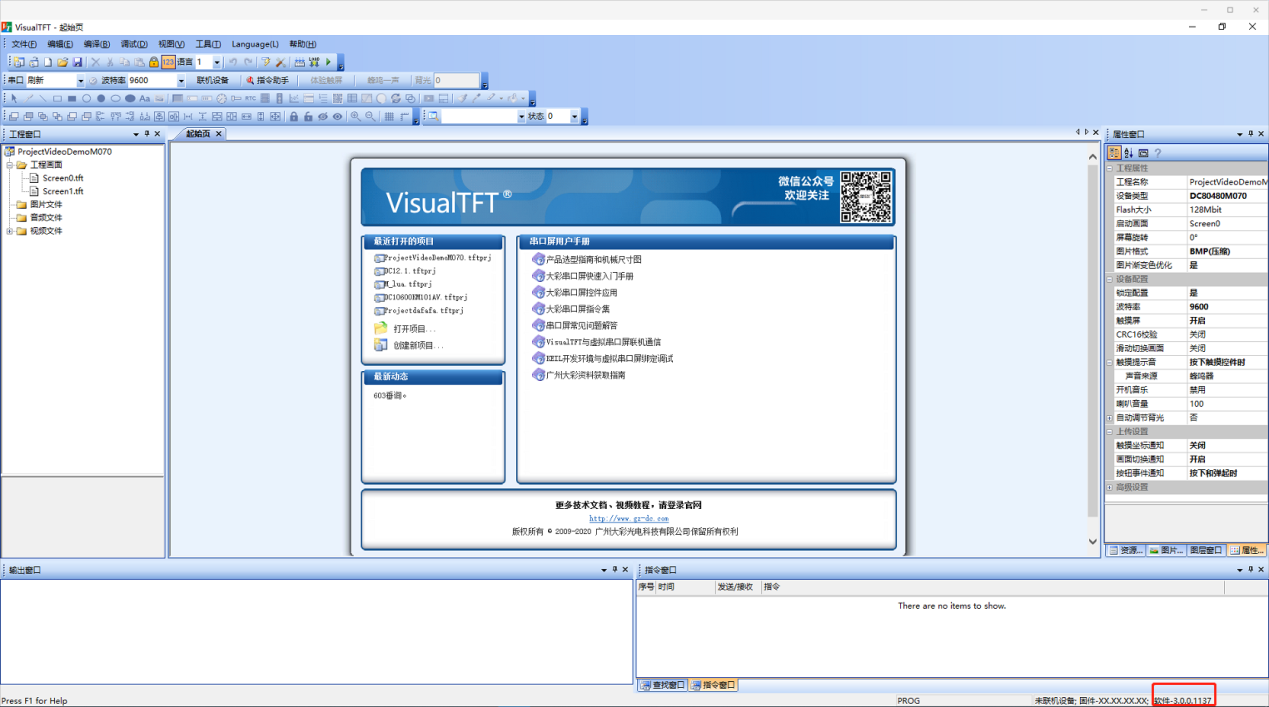

b) 打開VisualTFT，在軟件右下角可以查看軟件版本圖2-2所示；最新版本可登錄http://www.bdklxf.com/進行下載。

圖2-2軟件版本

2.串口屏固件版本：V6.3.325.0 及以上的版本。

版本查看：

a) 查看屏幕背面版本號貼紙；

b) VisualTFT與屏幕聯機成功后，右下角顯示的版本號。

三、使用說明

針對M型系列的視頻播放功能，利用視頻控件播放視頻時，視頻圖層會一直顯示在最上層，此時如果我們將文字等其他圖形疊加放在視頻控件上顯示時，視頻圖層會將其他圖形都覆蓋，導致只能顯示出視頻，而無法顯示視頻上疊放的其他文字和圖形。

為此，我司針對有此類需求的客戶開發了對應的M系列視頻底層播放API接口，來滿足此類客戶的需求。

API函數接口：set_color_key(Min_Color,Max_Color,Match)
u 函數說明：

a) Min_Color：24位RGB顏色范圍的最小值，例如0x00BFBFBF，R-BF/G-BF/B-BF；

b) Min_Color：24位RGB顏色范圍的最大值，例如0x00C8C8C8，R-C8/G-C8/B-C8；

c) Match：6位的比較規則101010(2A)；10-R/10-G/10-B，代表顏色范圍在0x00BFBFBF—0x00C8C8C8之間的顏色值經過比較后會被過濾。(0x00BFBFBF <= color <= 0x00C8C8C8之間的顏色會被過濾，其他顏色會顯示出來)

function on_init()
    set_color_key(0x00BFBFBF,0x00C8C8C8,0x0000002A)
end

注：set_color_key(Min_Color,Max_Color,Match)，此API接口函數必須要放在on_init()系統初始化函數中使用，默認在初始時配置的屬性。

四、示例說明

4.1 AV輸入坐標顯示

4.1.1 工程屬性配置介紹

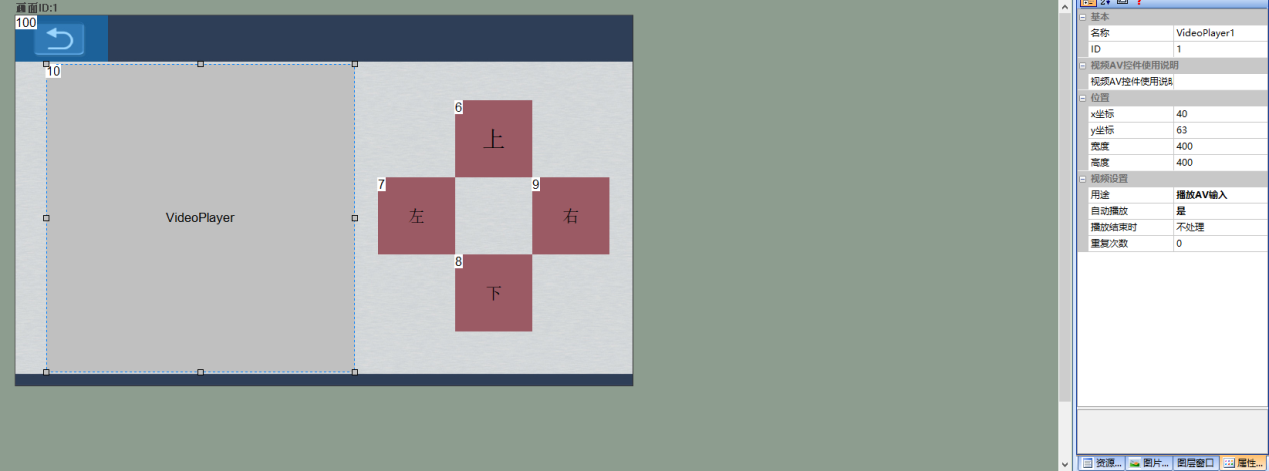

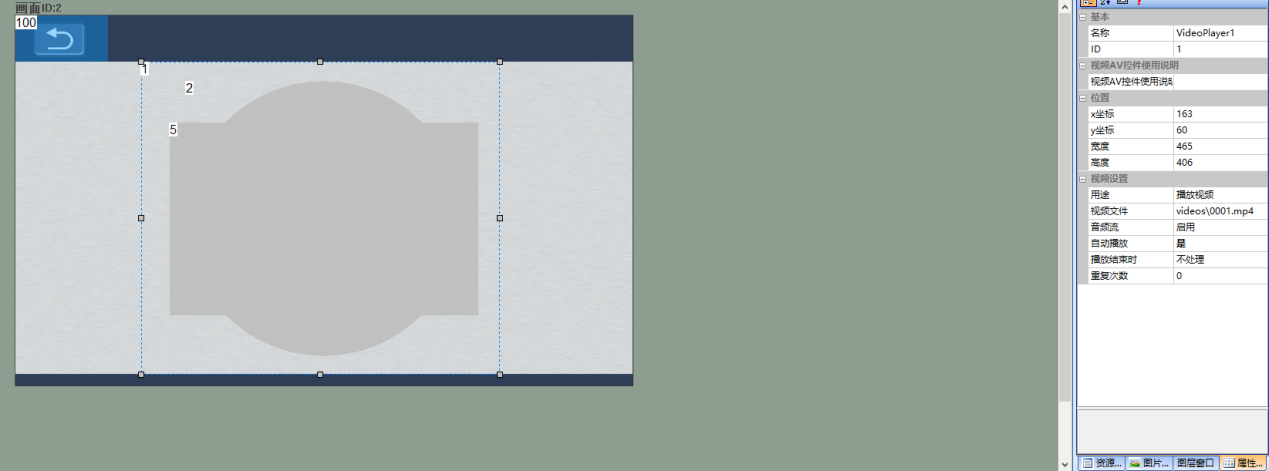

視頻控件配置：拖動選擇視頻控件，用途選擇播放AV輸入。
按鈕配置：

◎ 上：控制十字光標顯示坐標y減。

◎ 下：控制十字光標顯示坐標y加。

◎ 左：控制十字光標顯示坐標x減。

◎ 右：控制十字光標顯示坐標x加。

4.1.2 LUA腳本邏輯實現

LUA腳本配置實現代碼：

--[[ 十字光標坐標顯示點 ]]

local LineH_Y = 263
--十字顯示光標點y坐標
local LineV_X = 240
--十字顯示光標點x坐標

local TextH_X  = LineV_X + 5
--坐標text顯示的坐標位置
local TextH_Y  = LineH_Y - 40

local TextV_X  = LineV_X + 5
local TextV_Y  = LineH_Y - 20
function on_init()
--初始化
    set_color_key(0x00BFBFBF,0x00C8C8C8,0x0000002A)
--設置顏色過濾屬性（必須在on_init()中配置）
end

function  on_draw(screen)
--界面刷新回調函數，具體使用說明參考《LUA腳本API》
    if screen == 1 then
        set_pen_color(0x3666)
--設置畫筆顏色
        draw_line(40,LineH_Y,440,LineH_Y,1)
--畫十字線
        draw_line(LineV_X,63,LineV_X,440,1)
        local text_h = "LineH_Y:"..LineH_Y
        local text_v = "LineV_X:"..LineV_X
        draw_text(text_h,TextH_X,TextH_Y,90,20,4,0x3666,4)
--畫坐標text顯示
        draw_text(text_v,TextV_X,TextV_Y,90,20,4,0x3666,4)
    end
end

function on_control_notify(screen,control,value)
--觸摸控件回調函數
    if screen == 1 then
        if control == 6 then
--上
            if value == 1 then
                LineH_Y = LineH_Y - 1
                if LineH_Y < 63 then
                    LineH_Y = 63
                end
            elseif value == 2 then
                LineH_Y = LineH_Y - 5
                if LineH_Y < 63 then
                    LineH_Y = 63
                end
            end
        elseif control == 7 then
--下
            if value == 1 then
                LineV_X = LineV_X - 1
                if LineV_X < 63 then
                    LineV_X = 63
                end
            elseif value == 2 then
                LineV_X = LineV_X - 5
                if LineV_X < 63 then
                    LineV_X = 63
                end
            end
        elseif control == 8 then
--左
            if value == 1 then
                LineH_Y = LineH_Y + 1
                if LineH_Y > 440 then
                    LineH_Y = 463
                end
            elseif value == 2 then
                LineH_Y = LineH_Y + 5
                if LineH_Y > 440 then
                    LineH_Y = 463
                end
            end
        elseif control == 9 then
--右
            if value == 1 then
                LineV_X = LineV_X + 1
                if LineV_X > 440 then
                    LineV_X = 440
                end
            elseif value == 2 then
                LineV_X = LineV_X + 5
                if LineV_X > 440 then
                    LineV_X = 440
                end
            end
        end
        follow_pos(LineV_X,LineH_Y)
--text顯示坐標傳入
        redraw()
    end
end

function on_press(state,x,y)
--觸摸屏點擊回調函數
    if get_current_screen() == 1 then
        if state == 1 or state == 2 then
            if x >= 40 and x <= 440 then
                if y >= 63 and y <= 463 then
                    follow_pos(x,y)
                    LineV_X = x
                    LineH_Y = y
                    redraw()
                end
            end
        end
    end
end

function follow_pos(p_x,p_y)
--text坐標顯示
    print("p_x = "..p_x)
    print("p_y = "..p_y)
    if p_x < 240 and p_y < 263 then
        TextV_X = p_x + 5
        TextH_X = p_x + 5
        TextV_Y = p_y + 5
        TextH_Y = p_y + 25
    elseif p_x < 240 and p_y > 263 then
        TextV_X = p_x + 5
        TextH_X = p_x + 5
        TextV_Y = p_y - 40
        TextH_Y = p_y - 20
    elseif p_x >= 240 and p_y <= 263 then
        TextV_X = p_x - 85
        TextH_X = p_x - 85
        TextV_Y = p_y + 5
        TextH_Y = p_y + 25
    elseif p_x > 240 and p_y > 263 then
        TextV_X = p_x - 85
        TextH_X = p_x - 85
        TextV_Y = p_y - 40
        TextH_Y = p_y - 20
    end
end
