您的位置：首頁 > 產品中心 > 醫用級（推薦） > 5.0"(480*854)

產品名稱：DC48854M050_2111_0X(CN)

系列：M型醫用級

尺寸：5.0"

分辨率：480*854

通訊接口：RS232/TTL

相關資料下載：: 數據手冊指令集開發包選型表更多資料

在線購樣立即咨詢

產品展示
參數與性能
開發軟件

視頻演示

產品規格

DC48854M050_2111_0X(CN) （C：電容；N：無觸摸）是一款5.0寸分辨率為 480*854的M型醫用級組態串口屏。

（1）采用400M SOC處理器，屏幕運行速度更快，上電即可運行
（2）支持全球任意國家語言，僅需1套美工UI，一鍵切換語言
（3）支持LUA腳本編程，屏內部運行邏輯和算法，減少通訊頻率
（4）通過臨床醫用所需的EMI輻射、高低溫、微波干擾、線圈干擾、群脈沖等多項嚴酷測試
（5）功耗低。背光最暗模式，處理器全速運行下僅0.4W，休眠模式更低
（6）常規組態控件滿足用戶95%需求
（7）支持圖片、固件的遠程升級、增量升級、運行中升級等多種模式
（8）面板采用BOE/群創/翰彩等兼容品牌（根據市場貨源而定，不予額外通知）

核心競爭力

產品圖片

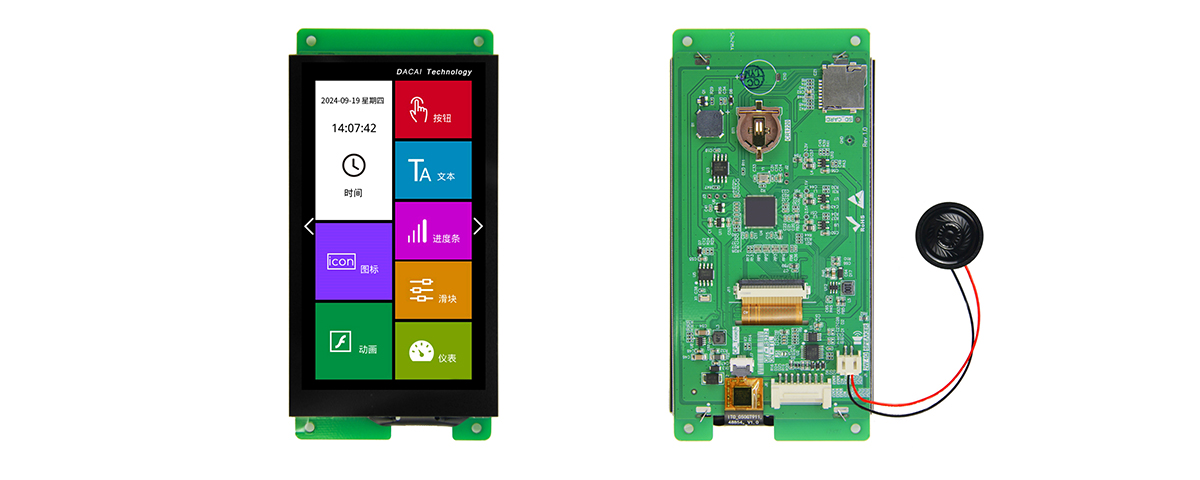

電容屏

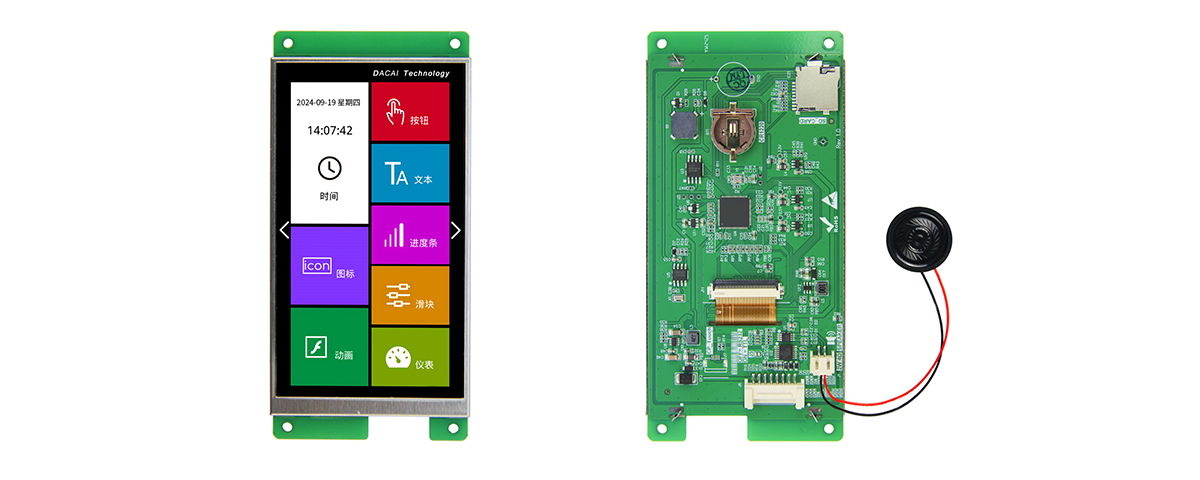

無觸摸

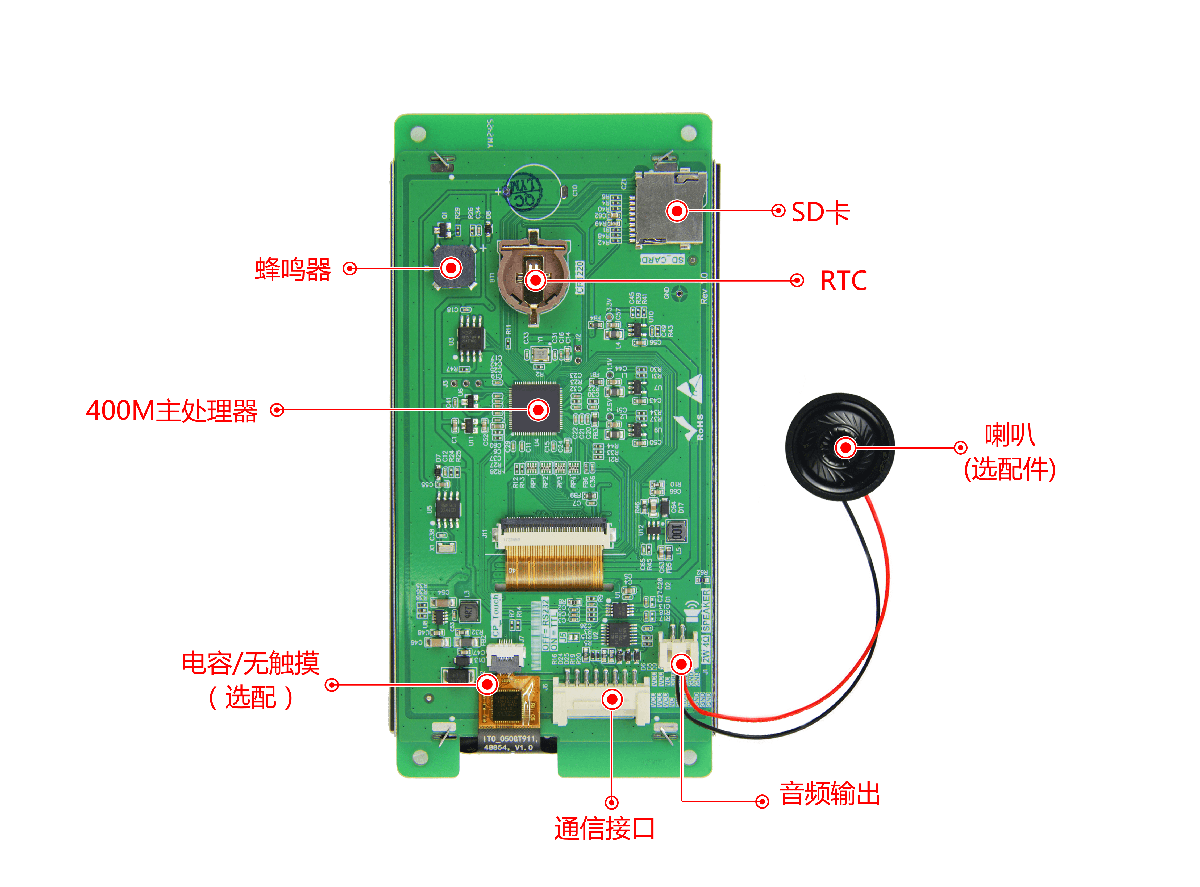

核心硬件

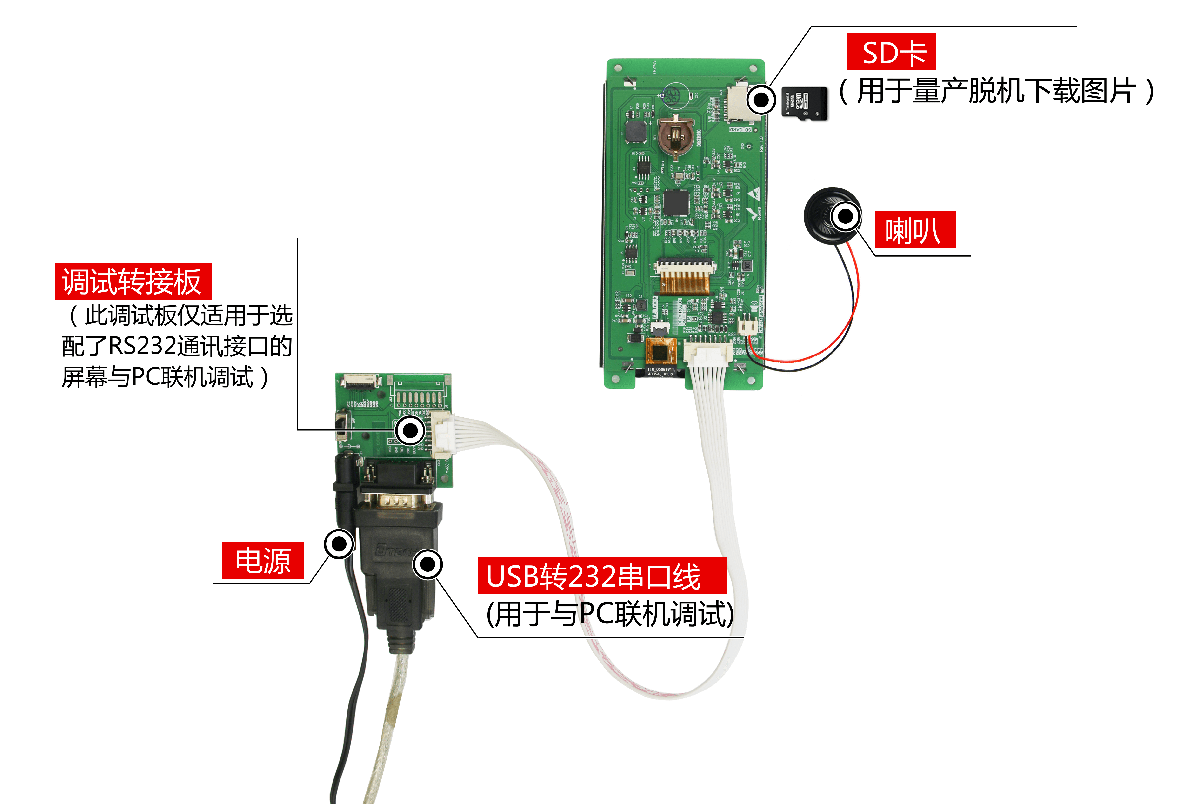

調試圖

應用領域

M型醫用級區分

系列區別

參數規格

◆ 產品參數
型號說明	DC48854M050_2111_0C(RS232/TTL,電容觸摸) DC48854M050_2111_0N(RS232/TTL,無觸摸)
產品系列	M系列，醫用級
核心處理器	400M SOC處理器
操作系統	無操作系統，上電即可運行，啟動時間：約1秒
協議類型	默認大彩組態指令集，上位機可配置運行MODBUS RTU、XGUS協議
腳本語言	5.3版本LUA腳本，屏內部可運行用戶編寫的邏輯、協議和算法功能
尺寸	5.0寸
分辨率	480*854
安裝方向	支持0、90、180和270度旋轉安裝顯示
存儲空間	128Mbit
字庫	內置矢量字體，邊緣抗鋸齒處理，支持任意大小ASCII、GBK、GB2312、UNICODE（全球語言）字庫，也可自定義任意電腦字體顯示
圖片存儲	支持JPEG、PNG（半透/全透）壓縮，支持任意大小圖片存儲。累加可存儲約170張全屏圖片（按大小85KB/張計算，不建議BMP格式）。圖片壓縮比不同，此值會上下浮動
顏色	65K色，16位RGB
電壓	5-30V
功耗	休眠：0.1W
	背光最暗、無喇叭：0.4W
	背光最暗、有喇叭：2.8W
	背光最亮、無喇叭：1.4W
	背光最亮、有喇叭：4.0W
通訊方式	RS232/TTL（出廠默認232電平，短接J5為TTL電平）
通訊波特率	RS232/TTL:1200～921600bps,典型波特率：115200bps
通訊接插件規格	默認 HY2.0-8P，可選配FPC1.0-10P
圖片本地下載	SD卡、串口、U盤（需要定制）
固件本地/遠程升級	插入SD卡本地升級/支持用戶主板遠程串口升級屏幕固件
圖片遠程升級	支持用戶遠程利用自己主板串口升級屏幕相關圖片工程、字庫、配置文件等
實時時鐘（RTC）	支持時鐘、定時器、倒計時等功能
屏有效顯示區（AA）	109.3mm*61.6mm
產品尺寸（長寬高）	138.3mm69.9mm12.4mm
配套上位機軟件	VisualTFT®
音頻播放	MP3音頻格式(喇叭4Ω2W，單聲道)，與圖片共用存儲空間。若mp3格式的采樣率為128kbps，占用存儲0.92MB/分鐘
音頻接插件規格	PH2.0-2P
視頻播放	MP4視頻格式，與圖片共用存儲空間。若1個分辨率為800*600、視頻碼率3000Kbps、音頻碼率166Kbps、幀率25Hz的視頻文件，占用存儲21.9MB/分鐘

◆ 可靠性參數
工作溫度	-20~+70℃
存儲溫度	-30~+80℃
ESD測試	測試標準：IEC 61000-4-2 接觸：±2KV；空氣：±6KV
EFT測試	測試標準：IEC 61000-4-4 國標4（電壓：±4KV；頻率：100/5KHZ；時間：120S），無重啟，無顯示異常，無觸摸異常等現象，測試功能正常
輻射測試	測試標準：EN55022 ClassB 余量-6dB 測試環境：三米暗波室

◆ 產品核心競爭力
學習周期	30分鐘熟悉開發環境，3天完成人機交互設計
程序調試	上位機集成了“虛擬串口屏”，無需連接硬件，直接Keil IDE與其綁定調試
組態控件	擁有多語言、按鈕、文本、下拉菜單、進度條、滑塊、儀表、動畫、二維碼、曲線、數據記錄、圓形進度條、子畫面滑動控件等多種組態控件
系統鍵盤	內置虛擬數字、字符鍵盤，支持中英文輸入法，可自定義鍵盤
數據記錄	支持數據記錄控件內容導出到SD卡
圖層技術	系統內置多個顯示圖層，切換速度更快
多語言功能	出廠可預置多達15種全球任意國家語言，一鍵切換所需語言，無需多套UI
邏輯運算處理	上位機內嵌LUA腳本解析器，用戶可在屏內自定義各種復雜邏輯關系和協議,滿足客戶99.9%的產品功能需求
遠程升級	支持遠程串口升級屏幕固件、工程文件、指定圖片、配置文件和字庫等
生命周期	采用傳統大品牌處理器，多年不斷貨

◆ 液晶屏
顯示器類型	IPS液晶屏
背光燈管	LED
亮度（cd/m2）	400
背光燈壽命（h）	>20,000
對比度	800:1
視角（L/R/T/B）	80/80/80/80

◆ 觸控面板（電容觸摸可選配）
觸控類型	電容觸摸屏（IC:GT911）
電容屏觸控方式	單點、滑動觸摸
電容屏透光率	90%以上
電容屏觸控次數	電容屏觸摸次數理論無限次、觸控壽命與工作環境（灰塵、濕度）有關
電容蓋板定制化	可按用戶圖紙尺寸定制“玻璃蓋板+電容觸摸”一體化貼合服務

◆ 定制服務
定制費用	一次性簽訂1000PCS合同，部分可免收定制費
硬件電路	可定制PCB尺寸、電路厚度、添加用戶電路、軍工級溫度顯示等
軟件定制	根據用戶需求定制特殊指令或控件，降低用戶開發難度
美工服務	可提供圖片美工及產品結構設計服務
其它	按需定制，滿足用戶一切需求

可靠性測試

PC軟件Visual TFT功能

Visual TFT 是我司自主創新開發的一款功能強大的串口屏開發調試軟件，內嵌國內獨家首款“虛擬串口屏”。用戶新建工程后，導入設計好的美工圖片，然后對每個畫面中的按鈕和其他控件進行配置，模擬仿真正確后，最后將整個工程下載到串口屏中。

軟件常用功能如下：
     (1) IDE環境操作人性化，界面美觀大方；內置字庫生成器、Lua腳本編譯器；
     (2) 軟件集成了常用圖標、按鈕和鍵盤等矢量圖，降低美工難度；
     (3) 畫面支持圖片縮放、文字編輯和元素拷貝等常用操作功能；
     (4)工程編譯后為每個畫面、圖片和控件分配唯一ID；
     (5) 內置指令調試助手，方便PC直接調試串口屏，快速掌握指令操作；
     (6) 內嵌“虛擬串口屏”模擬仿真器，直接綁定KEIL調試，不需要每次工程圖片有變化，而重新下載圖片；
     (7)支持二進制文件燒錄，量產更方便安全；
     (8)根據用戶需求，定制特殊的PC軟件功能；

開發三部曲

(1) 準備美工素材

安排美工人員將開機畫面、文本背景、按鈕圖標和提示框等產品所需圖片設計好。

(2) 利用配套的VisualTFT軟件進行畫面編輯、控件配置和圖片下載

首先利用配套的上位機VisualTFT軟件，將預先設計好的美工圖片進行界面排版和控件配置，然后運行 “虛擬串口屏”進行模擬仿真，最后可以通過USB/SD/UART/U盤/WIFI（視不同型號硬件配置）將整個工程下載到串口屏內部存儲器中。PC軟件會對工程中的每個畫面、圖片和控件分配一個唯一的ID號。

(3) 用戶單片機監聽和發送相應的串口指令控制畫面顯示

工程下載到屏內后，一旦按下畫面某個按鈕，用戶MCU串口就會收到屏幕上傳的按鈕ID信息或坐標值。通過對ID號進行解析，用戶即可獲取當前按鈕的畫面位置和功能屬性，這樣就可以控制相關外圍設備動作或畫面更新顯示。

對于無觸摸產品，用戶單片機無需監聽按鈕ID上傳的信息，只需發送相關指令進行畫面切換和文本圖片顯示等。

什么是虛擬串口屏

“虛擬串口屏”是廣州大彩光電科技有限公司(www.bdklxf.com)開發的國內獨家首款串口屏仿真器。用戶安裝好上位機VisualTFT軟件后，即可運行使用。虛擬串口屏仿真結果與真實串口屏一模一樣。因此，研發前期評估時無需購買硬件，通過自己單片機RS232串口與它相連，即可相互通信，鼠標點擊按鈕就會立刻上傳按鈕控件信息，一旦開發者調試通過，真實硬件則無需再調試。

Keil與虛擬串口屏綁定調試

為了進一步提高開發效率，用戶還可以通過Keil開發環境與“虛擬串口屏”進行綁定Debug調試。程序單步調試時，所有運行結果都可以在“虛擬串口屏”上呈現，大大節省工程師開發時間，一旦工程界面有所改變，用戶不再需要重新下載圖片到串口屏，所有項目前期評估都可以基于PC端來完成。
