如何實現密碼登陸功能
發布人：大彩科技發布日期：2020-03-11

概述

本文主要闡述的是如何在串口屏中實現密碼登陸的功能，即屏幕可以根據用戶輸入的密碼進行密碼比對，并且能根據密碼的正確或者錯誤相應做出提示以及動作。實現該功能主要是Minic腳本和Lua腳本，下面會對這兩個腳本進行相應介紹。

Minic腳本的實現—對于modbus變量的比對

2.1 適用范圍

Minic腳本適用于支持modbus通訊的屏幕。

2.2 實現原理

Minic腳本類似于C語言的開發，遵循C語言的語法。腳本主要是對于modbus的變量操作的，modbus主要實現是通過控件和modbus變量關聯起來，通過操作modbus變量來控制相應控件的顯示。

密碼登陸功能主要是實現字符串變量進行比對即可，從文本控件里面輸入的密碼值，經過minic腳本與設定的密碼進行比對，若密碼正確就會切換畫面，否則會提示“密碼錯誤，請重新輸入！”。

2.3. 實現方法

2.3.1 控件設置

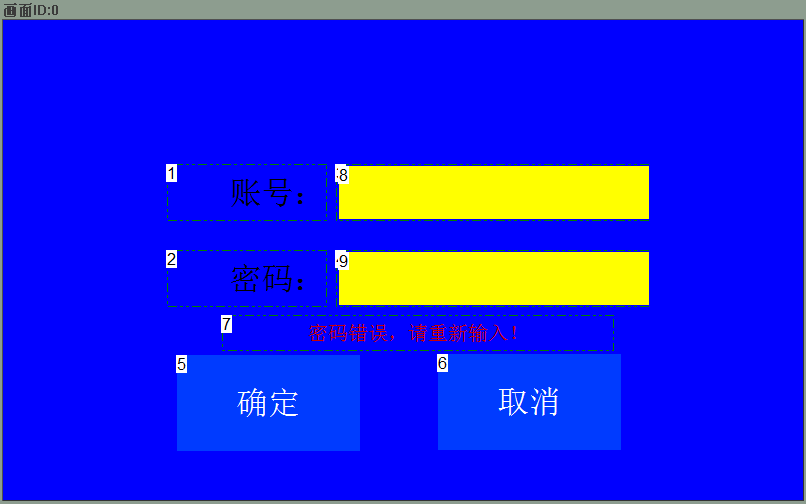

密碼登陸功能主要使用的控件有：文本控件以及按鈕控件。其中，文本控件主要用于賬號或者密碼的輸入，按鈕控件用于觸發密碼比對并根據結果（正確或錯誤）執行對應的操作。如圖2?1所示。

圖2?1編輯界面

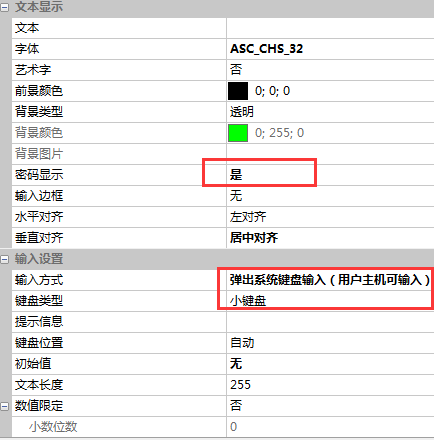

文本控件的設置如下：賬號輸入可以設置成全鍵盤的輸入方式，便于字符和字母的結合輸入；密碼的輸入可以設置密碼的顯示，如圖2?2所示，用小鍵盤輸入即可。

圖2?2密碼文本設置

按鈕控件的設置如下：按鈕的觸控用途設置成開關描述，對應的操作風格為瞬變即可，如圖2?3所示。

圖2?3按鈕控件設置

注意：該功能的實現是通過按鈕控件的事件通知來執行函數的，對應要確保按鈕的事件通知設置是打開的。該設置在工程屬性里面，如圖 2?4所示。

圖2?4開啟通知

2.3.2 設置變量

密碼登錄功能的實現需要用到以下五個變量：賬號，密碼，賬號核對，密碼核對，對應的設置在“工具-協議與變量設置”。對應將里面的協議設置為啟用，本例子的協議類型為modbus主機，相應顯示如圖2?5所示。

圖2?5變量設置

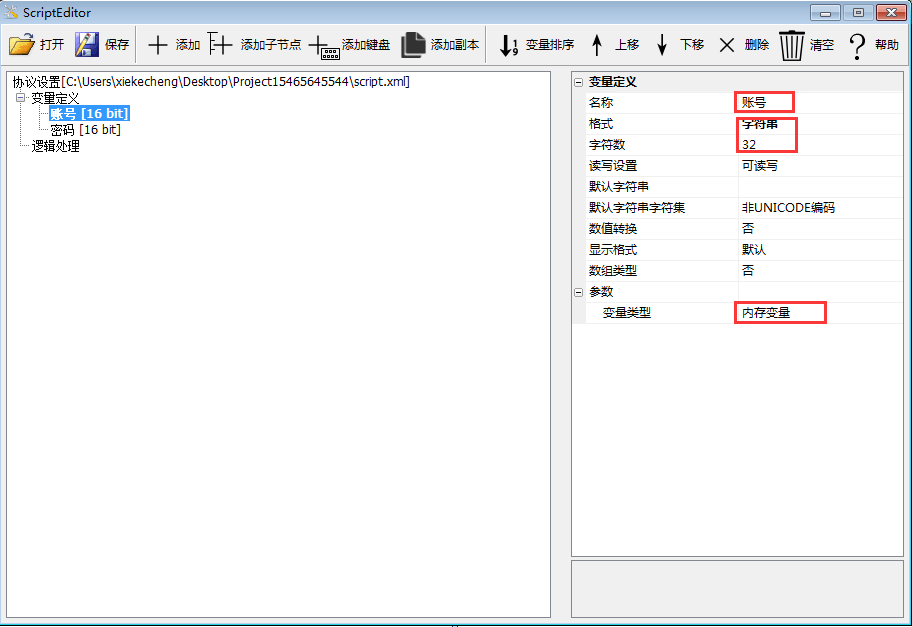

添加變量：選中“變量定義”，點擊“+添加” 即可添加。首先設定賬號變量，格式為“字符串”，變量類型為“內存變量”。密碼變量可參考賬號變量的設置，相應的設置如圖2?6所示。

圖2?6賬號變量設置

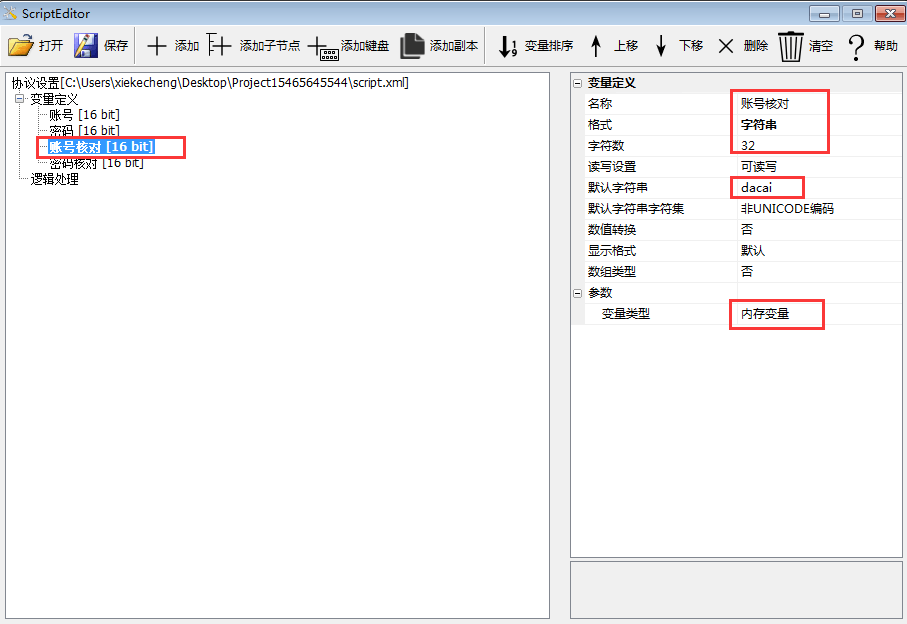

賬號核對變量和密碼核對變量設置相同，格式選擇“字符串”，變量類型是“內存變量”，和前面不一樣的是“默認字符串”需要設置，即設置賬號或者密碼的比對值，如圖2?7所示。

圖2?7賬號核對變量設置

注意：該功能檢驗是否登陸成功的標準是賬號和密碼的比對都是正確的，即一個賬號對應一個密碼，兩者都要正確才可以；否則，不通過。

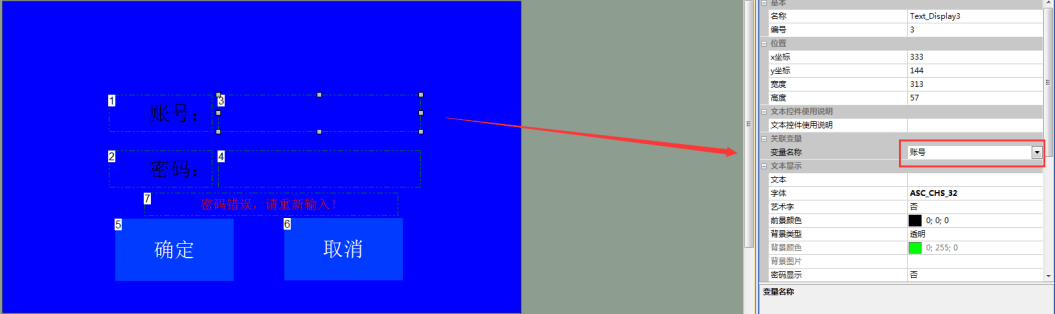

設置完變量之后，還要執行關聯變量的操作，賬號的文本控件關聯賬號變量，密碼變量的操作同上，相應設置如圖2?8所示。

圖2?8關聯變量

2.3.3 編寫Minic腳本

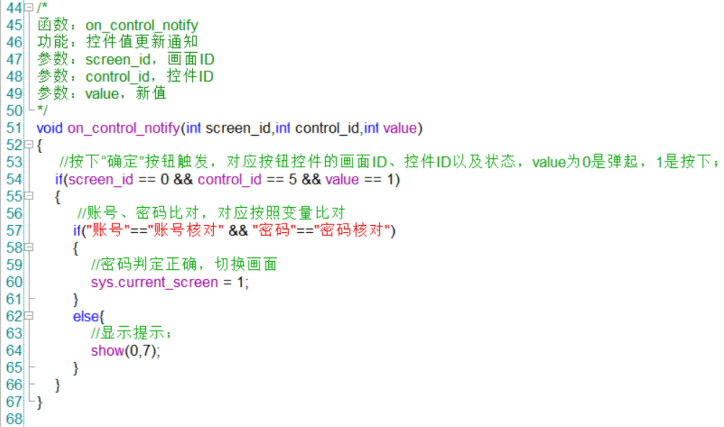

本例子腳本實現的原理是：按下“確定”按鈕之后，通過控件通知函數來對輸入的賬號以及密碼進行比對。若正確的話，直接切換到主界面；否則，顯示“密碼錯誤，請重新輸入！”。對應的腳本編寫如圖2?9和圖2?10所示。

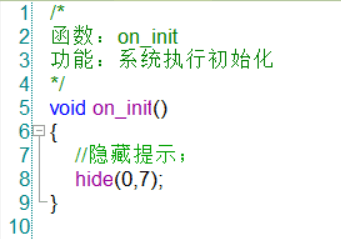

圖2?9初始化函數

圖2?10判斷函數

2.4 運行效果

當界面搭建完成之后，可通過運行虛擬屏，模擬相應的程序效果。若密碼正確，會切換到主界面，如圖2?11所示；若密碼錯誤，會顯示錯誤提示，如圖2?12所示。

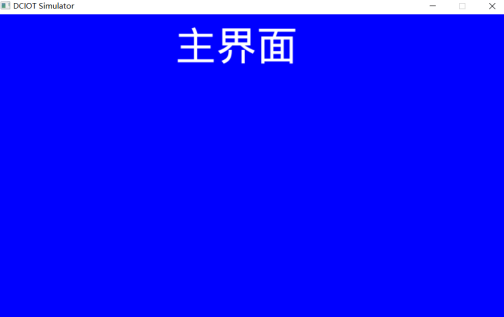

圖2?11密碼正確效果

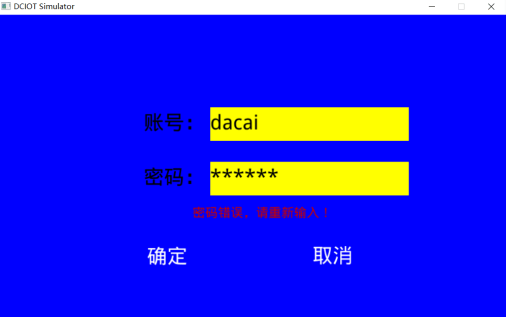

圖2?12密碼錯誤顯示效果

Lua腳本的實現——獲取控件數值比對

3.1 適用范圍

本方法適用于F系列、物聯型等支持Lua腳本的屏幕。

3.2 實現原理

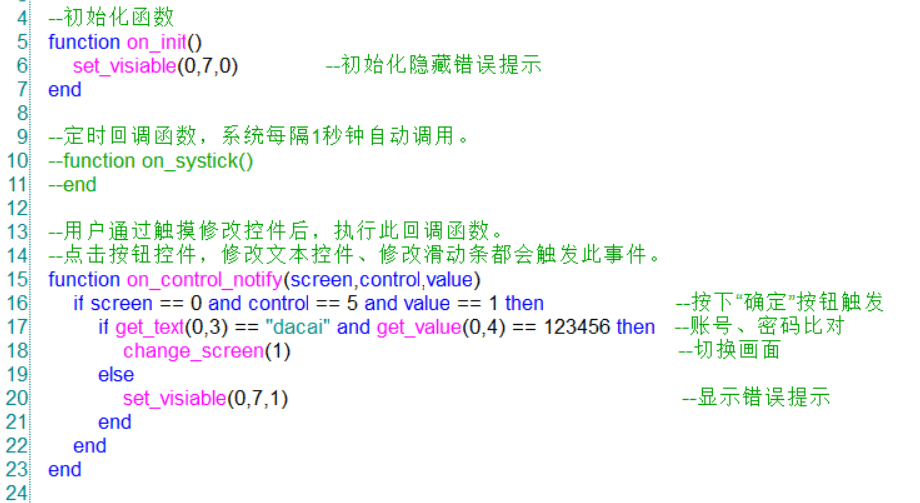

使用Lua腳本實現的方法相對于minic的比較簡單，minic的是通過變量獲取的密碼，這個直接通過get_text(screen，control)和get_value(screen，control)就可以獲取對應輸入文本的值。其中，get_text(screen，control)返回的是字符串的值，get_value(screen，control)返回的是整型。最后，對應判斷比對即可。
